产品特点 FEATURES

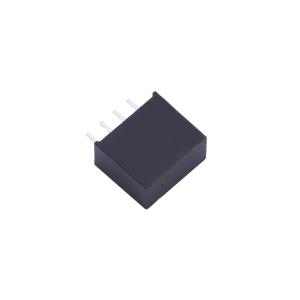

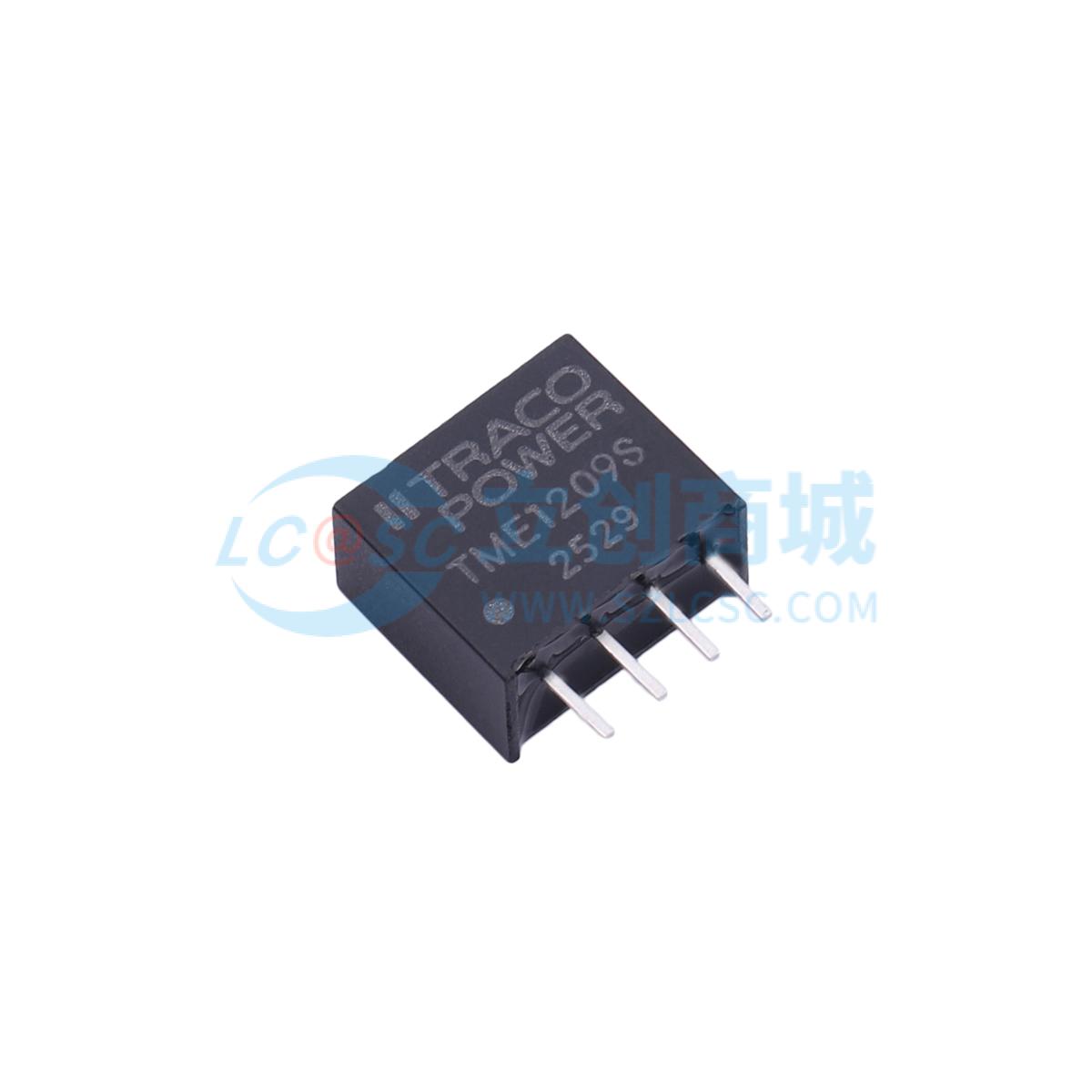

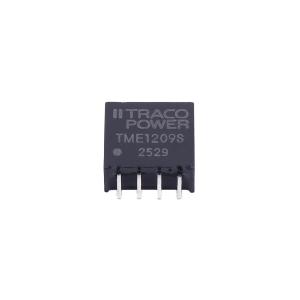

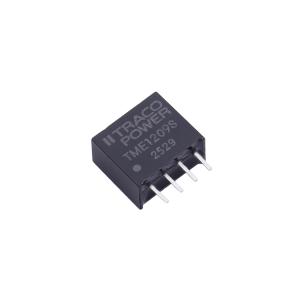

1TME 1209S 是 TRACO POWER 推出的一款高性能隔离模块，具有以下特点：
2- **高隔离电压**：提供高达 1 kV 的输入输出隔离电压，确保在高压环境下的安全性和可靠性。
3- **高效能设计**：效率可达 77%，有效减少能量损耗，提升系统整体效能。
4- **宽工作温度范围**：能够在 -40°C 至 +85°C 的环境下稳定工作，适应各种严苛的工作条件。
5- **紧凑尺寸**：采用 4-SIP 模块封装，尺寸仅为 11.5mm x 7.1mm x 10.2mm，节省宝贵的电路板空间。
6- **短路保护**：内置短路保护功能，自动恢复，提高系统安全性。
7- **高可靠性**：经过 100% 生产参数测试，确保产品的高可靠性和长寿命，提供 3 年的产品保修。
8- **灵活的输入电压范围**：支持 10.8V 至 13.2V 的输入电压，适用于多种电源环境。
9- **稳定的输出电压**：输出电压为 9V，最大输出电流达 110mA，满足多种应用需求。
使用场景 APPLICATIONS
1TME 1209S 隔离模块广泛应用于需要隔离电源的工业和商业领域，具体使用场景包括：
2- **工业自动化**：在 PLC、传感器和执行器等设备中提供稳定且隔离的电源，避免电气干扰。
3- **通信设备**：用于路由器、交换机等网络设备的内部电源转换，确保数据传输的稳定性和安全性。
4- **医疗设备**：在监护仪、诊断设备等医疗仪器中，提供安全可靠的电源，保障患者和操作人员的安全。
5- **消费电子**：在高端音响、显示器等产品中，实现电源的高效转换和隔离，提升产品性能。
6- **汽车电子**：在车载信息系统、导航设备中，提供稳定的电源支持，适应复杂的车载环境。
7该模块在不同工作条件下表现出色，能够有效解决特定工业或电子系统中的电源问题，提升系统的整体性能和稳定性。
注意事项 PRECAUTIONS
1为了确保 TME 1209S 隔离模块的正常运行和延长其使用寿命，请注意以下事项：
2- **安装要求**：采用通孔安装方式，确保焊接质量，避免虚焊或短路现象。
3- **工作环境**：在高温环境下（超过 75°C），需进行功率降额使用，以防止过热导致的性能下降。
4- **输入电压**：确保输入电压在 10.8V 至 13.2V 范围内，避免过高或过低的电压导致模块损坏。
5- **负载要求**：最小负载为最大输出电流的 2.5%，低于此值可能无法满足所有规格要求。
6- **短路保护**：虽然模块具有短路保护功能，但应尽量避免长时间短路，以免影响模块寿命。
7- **存储条件**：在 -50°C 至 +125°C 的温度范围内存储，避免潮湿和腐蚀性环境。
8- **维护保养**：定期检查模块的连接和工作状态，及时发现并解决问题，确保系统稳定运行。
9遵循以上注意事项，可以最大限度地发挥 TME 1209S 的性能，确保其在各种应用场景中的可靠性和安全性。
