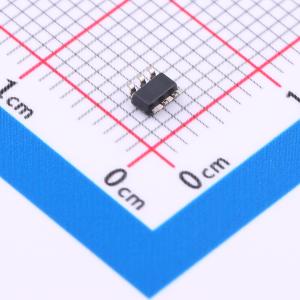

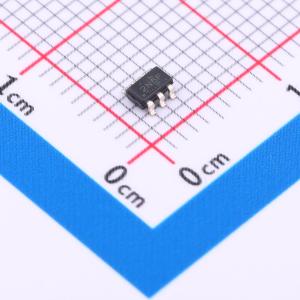

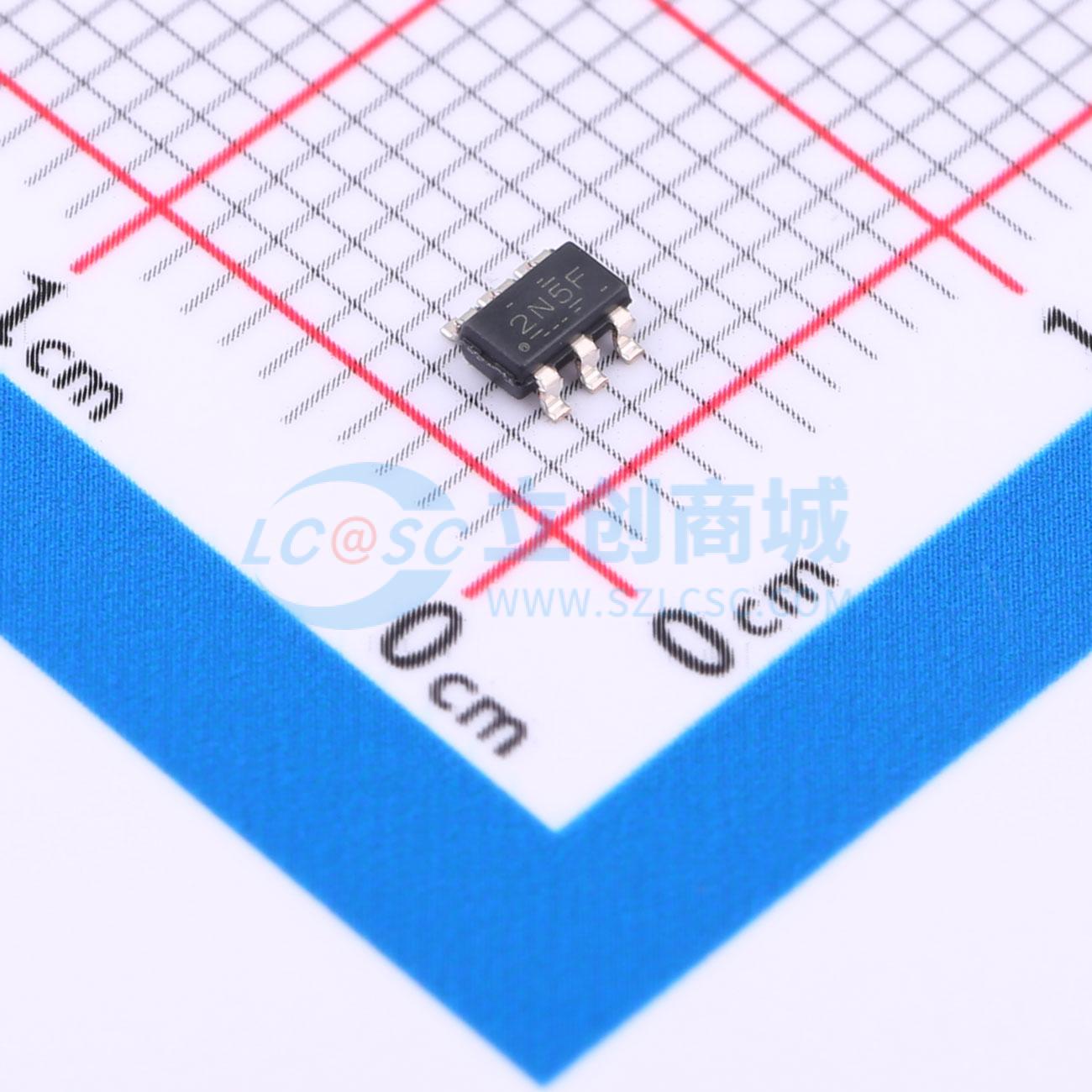

TLV61070ADBVR

2.5 A同步升压转换器，支持0.5 V超低输入电压

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TLV61070A是一款同步升压转换器,具有0.5 V至5.5 V的输入电压范围和2.2 V至5.5 V的输出电压设置范围。该器件支持2.5 A谷底开关电流限制,适用于便携设备和智能设备。TLV61070A具有两个69 mΩ（LS）/ 89 mΩ（HS）MOSFET,效率高达92.3%,并提供多种保护功能,包括输出过压保护、输出短路保护和热关断保护。
品牌名称: TI(德州仪器)
商品型号: TLV61070ADBVR
商品编号: C6881375
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.0384克(g)

商品参数

商品概述

TLV61070A器件是一款具有0.5V超低输入电压的同步升压转换器。该器件为各种电池和超级电容器供电的便携式设备和智能设备提供电源解决方案。TLV61070A在全温度范围内具有典型的2.5A谷值开关电流限制。TLV61070A的输入电压范围为0.5V至5.5V，支持超级电容器备用电源应用，该应用可能会使超级电容器深度放电。当输入电压高于1.5V时，TLV61070A以1MHz的开关频率工作。当输入电压低于1.5V并降至1V时，开关频率逐渐降至0.55MHz。TLV61070A在轻载条件下进入省电模式，以在整个负载电流范围内保持高效率。在轻载条件下，TLV61070A从VOUT汲取20μA的静态电流。关机期间，TLV61070A与输入电源完全断开，仅消耗0.1μA的电流，以实现较长的电池使用寿命。TLV61070A具有5.7V输出过压保护、输出短路保护和热关断保护功能。 TLV61070A采用2.9mm×1.6mm的SOT23 - 6 (DBV)封装，且外部元件数量最少，解决方案尺寸非常小。

商品特性

输入电压范围：0.5V至5.5V
启动所需的最小输入电压为1.3V
输出电压设置范围：2.2V至5.5V
两个69mΩ（低端）/89mΩ（高端）MOSFET
2.5A谷值开关电流限制
在VIN = 3.6V、VOUT = 5V且IOUT = 1.0A时，效率为92.3%
当VIN > 1.5V时，开关频率为1MHz；当VIN < 1V时，开关频率为0.55MHz
从VIN和SW端测得的典型关机电流为0.1μA
在 - 40℃至 + 125℃温度范围内，参考电压精度为±2.5%
轻载时自动进入PFM工作模式
当VIN > VOUT时，进入直通模式
关机期间，输入和输出之间真正断开
输出过压和热关断保护
输出短路保护
2.9mm×1.6mm的SOT23 - 6 (DDC) 6引脚封装

应用领域

电子货架标签
可视门铃
遥控器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	500mV~5.5V
	输出电压	2.2V~5.5V
	输出电流	2.5A
	开关频率	1MHz；550kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	3uA
	开关管(内置/外置)	内置
	输出类型	可调
