产品特点 FEATURES

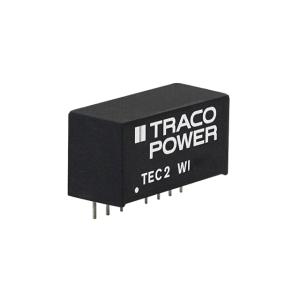

1TEC 2-2421WI 是一款高性能的隔离模块，具有以下特点：
2- **紧凑设计**：采用SIP-8封装，尺寸仅为21.8mm x 9.1mm x 11.2mm，适合空间受限的应用。
3- **高隔离电压**：提供1600VDC的I/O隔离电压，确保在高电压环境下的安全运行。
4- **宽输入电压范围**：支持9V至36V的超宽输入电压范围，适应多种电源条件。
5- **双输出设计**：提供+5V和-5V双输出，每路最大电流为200mA，满足不同电路需求。
6- **高效能**：效率高达79%，减少热损耗，扩展工作温度范围至-40°C至+93°C。
7- **全面保护功能**：具备连续短路保护和远程开/关功能，增强系统可靠性。
8- **符合标准**：设计符合IEC/EN/UL 62368-1标准（未认证），确保电气安全。
9- **长寿命**：提供3年产品保修，采用高品质组件，保证长期稳定运行。
使用场景 APPLICATIONS
1TEC 2-2421WI广泛应用于各种商业和工业领域，具体使用场景包括：
2- **通信设备**：在路由器、交换机等网络设备中，提供稳定的电源转换。
3- **医疗设备**：适用于监护仪、便携式医疗仪器，确保设备的可靠性和安全性。
4- **工业自动化**：在PLC、传感器接口等工业控制系统中，实现电源的高效转换。
5- **测试与测量设备**：用于示波器、万用表等精密仪器，提供精确的电源支持。
6- **消费电子**：在高端音响、家庭影院系统中，保障音频质量不受电源干扰。
7该模块能够在极端温度和高湿度环境下稳定工作，适用于严苛的工作条件，有效解决电源转换中的常见问题，提升系统整体性能。
注意事项 PRECAUTIONS
1在使用TEC 2-2421WI时，请注意以下事项：
2- **安装要求**：采用通孔安装方式，确保焊接牢固，避免虚焊导致的接触不良。
3- **工作环境**：工作温度范围为-40°C至+93°C，高温环境下需考虑散热措施，如自然对流冷却。
4- **输入电压**：输入电压应在9V至36V范围内，避免过压或欠压导致的损坏。
5- **输出负载**：每路输出最大电流为200mA，勿超过额定值，以免触发保护机制。
6- **远程控制**：利用Remote On/Off功能时，确保连接正确，避免误操作。
7- **电磁兼容性**：虽然模块本身具有良好的EMC特性，但在复杂电磁环境中，建议添加外部滤波器以进一步抑制干扰。
8- **维护保养**：定期检查模块及连接线路，确保无松动或损坏，保持设备良好状态。
9遵循以上建议，可确保模块的安全、稳定运行，延长使用寿命。
