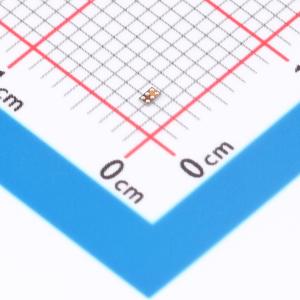

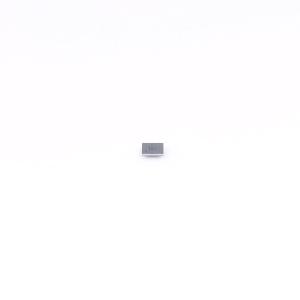

TCR15AG11,LF

TCR15AG系列是带有开/关控制输入的CMOS单输出电压调节器，具有超低压降、低浪涌电流和快速负载瞬态响应的特点。 这些电压调节器有固定输出电压型（0.65 V至3.6 V）和可调输出电压型（0.60 V至3.6 V），能够驱动高达1.5 A的负载。 其他特性包括过流保护、热关断、浪涌电流抑制、欠压锁定和自动放电。 TCR15AG系列采用超小型封装WCSP6F（典型尺寸0.8 mm × 1.2 mm，最大厚度0.33 mm）。 由于TCR15AG系列可使用小型陶瓷输入和输出电容器，因此这些器件非常适合需要高密度电路板组装的便携式应用，如手机。

• 低压降
• 宽范围输出电压（固定输出电压0.65 V至3.6 V；可调输出电压0.6 V至3.6 V）
• 快速负载瞬态响应 -100/+115 mV（典型值）@ 0.01 A ⇔ 1.5 A，COUT = 4.7 μF
• 高纹波抑制比95 dB（典型值）@1 kHz
• 过流保护
• 热关断
• 自动放电
• 浪涌电流抑制 输出电压软启动
• 欠压锁定
• 控制端与地之间下拉连接
• 超小型封装WCSP6F（典型尺寸0.8 mm × 1.2 mm），最大厚度0.33 mm
• 使用大于4.7 μF的输入电容、1.0 μF的偏置电容和4.7 μF的输出陶瓷电容时稳定

• 为便携式应用开发的电源IC。
