产品特点 FEATURES

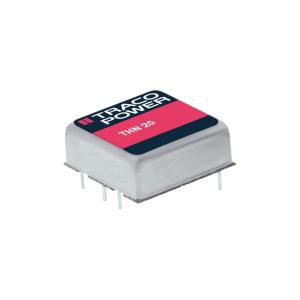

1THN 20-1222 是一款高性能的隔离模块，具有以下特点：
2- 高功率密度：在仅 1.0" x 1.0" x 0.4" 的紧凑尺寸内实现 20W 的输出功率。
3- 宽输入电压范围：支持 9V 到 18V 的输入电压，适应性强。
4- 双输出设计：提供 +12V 和 -12V 的输出电压，最大电流均为 833mA，满足多种应用需求。
5- 高效率：最高效率可达 90%，降低能耗和发热量。
6- 远程开关控制：具备远程 On/Off 控制功能，方便系统集成。
7- 保护功能完善：内置过压保护（OVP）和短路保护（SCP），确保安全运行。
8- 工作温度范围广：可在 -40°C 到 +75°C 的环境下工作，扩展至 +85°C（带散热片）。
9- 高隔离电压：输入与输出间隔离电压达 1.5kV，增强电气安全性。
10- 环保合规：符合 RoHS 和 REACH 标准，环保可靠。
使用场景 APPLICATIONS
1THN 20-1222 广泛应用于需要高效、紧凑电源解决方案的领域：
2- 通信设备：在分布式电源架构中提供稳定电源，支持通信系统的可靠运行。
3- 工业电子：适用于各种工业控制和自动化系统，提供精确的电压输出。
4- 移动设备：其低功耗和高效率特性使其成为电池供电设备的理想选择。
5- 仪器仪表：为精密测量设备提供稳定的电源，确保数据准确性。
6- 商业 IT 设备：在商业级 IT 设备中提供可靠的电源支持，保证系统稳定性。
7该模块在不同工作条件下表现优异，特别是在高温和低温环境下仍能保持高效率和稳定性，是现代电子系统中的关键组件。
注意事项 PRECAUTIONS
1在使用 THN 20-1222 时，请注意以下事项：
2- 安装要求：采用通孔安装方式，确保稳固连接；建议在高温环境下加装散热片以提高散热效果。
3- 操作提示：通过远程 On/Off 控制功能进行开关操作，避免直接断电对设备造成冲击。
4- 维护保养：定期检查输入输出电压是否在规定范围内，确保模块正常工作。
5- 安全使用：模块具备过压和短路保护功能，但仍需避免极端电压输入，以防损坏。
6- 环境条件：工作温度范围为 -40°C 至 +75°C（带散热片可扩展至 +85°C），湿度不超过 95%（非凝结）。
7- 常见问题预防：确保输入滤波器符合 EN 55022 Class A 标准，减少电磁干扰；避免在高海拔（超过 5000m）或极端环境条件下使用。
8正确遵循以上指南，可确保模块的长期稳定运行和最佳性能。
