产品特点 FEATURES

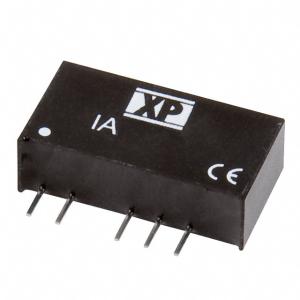

1IA0503S是一款由XP Power品牌生产的隔离模块，具有以下特点：
2- **双输出设计**：提供+3.3V和-3.3V的输出电压，满足多种电路需求。
3- **高效能**：在5V输入时，效率可达65%，确保能源的有效利用。
4- **高隔离电压**：具备1kV的隔离电压，增强电路的安全性和稳定性。
5- **宽工作温度范围**：可在-40°C至85°C的环境下正常工作，适应各种严苛环境。
6- **紧凑封装**：采用5-SIP模块封装，尺寸仅为19.3mm x 6.1mm x 10.2mm，节省空间。
7- **长寿命**：平均无故障时间（MTBF）超过1.1M小时，可靠性高。
8- **标准兼容**：符合UL、CE、UKCA等安全标准，确保使用安全。
9- **易于安装**：通孔安装类型，方便集成到现有电路中。
10- **EMC性能优越**：内置EMI滤波器，有效减少电磁干扰，符合EN61000系列标准。
使用场景 APPLICATIONS
1IA0503S隔离模块广泛应用于各种电子电路中，具体使用场景包括：
2- **工业自动化**：在过程控制、传感器接口和数据采集系统中，提供稳定可靠的电源转换。
3- **医疗设备**：用于医疗仪器的电源部分，确保设备的电气安全和信号的纯净。
4- **通信设备**：在通信基站、网络设备中，为敏感电子元件提供隔离保护。
5- **测试与测量**：在示波器、万用表等仪器中，保证测量精度和设备安全。
6- **消费电子**：适用于家用电器、个人电脑等产品的电源管理模块。
7该模块能够在不同的工作条件下保持稳定的性能，解决电子系统中的电源隔离和噪声抑制问题，提升整体系统的可靠性和安全性。
注意事项 PRECAUTIONS
1在使用IA0503S隔离模块时，请注意以下事项：
2- **安装要求**：确保模块正确安装在电路板上，引脚对准相应的焊盘，避免虚焊或短路。
3- **散热考虑**：虽然模块采用自然对流冷却，但在高功率应用中，建议增加散热措施，如散热片，以防止过热。
4- **输入滤波**：根据应用需求，合理选择并连接输入滤波组件（C1, L, C2, C3），以满足EMC要求并减少电磁干扰。
5- **输出电容**：可添加10μF的电解电容来进一步降低输出纹波和噪声，提高电源质量。
6- **工作环境**：模块应在规定的温度范围内工作，避免极端温度导致的性能下降或损坏。
7- **安全规范**：遵守相关的安全标准和法规，确保模块的正确使用和人员安全。
8- **定期检查**：定期检查模块及其连接线路，及时发现并解决潜在问题，延长模块使用寿命。
