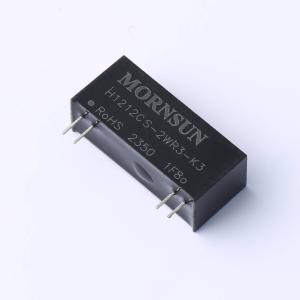

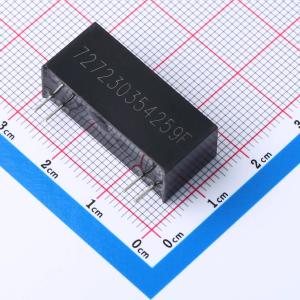

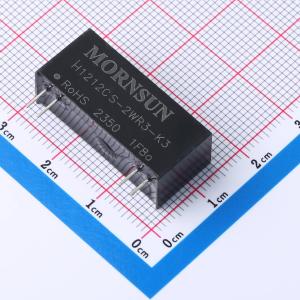

H1212CS-2WR3-K3
10.8V~13.2V 12V 167mA 2W
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：连续短路保护。 工作环境温度范围：-40℃ 至 +105℃。 符合 8kV 冲击耐受电压。 I/O 隔离测试电压 5kVAC 或 7kVDC，加强绝缘。 行业标准引脚排列。 电气间隙和爬电距离大于 16mm。应用：输入电源电压稳定（电压变化：±10%Vin）的地方。 输入和输出之间需要隔离（隔离电压 ≤ 5kVAC 或 7kVDC）的地方
- 品牌名称
- MORNSUN(金升阳)
- 商品型号
- H1212CS-2WR3-K3
- 商品编号
- C6872644
- 商品封装
- SIP,27.4x9.5mm
- 包装方式
- 管装
- 商品毛重
- 15.52克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源模块 | |
| 工作电压(Vin) | 10.8V~13.2V | |
| 输出电压(Vout) | 12V | |
| 输出电流(最大值) | 167mA | |
| 转换效率 | 84% | |
| 最大容性负载 | 470uF | |
| 开关频率 | 200kHz |
| 属性 | 参数值 | |
|---|---|---|
| 纹波噪声 | 50mVp-p | |
| 特性 | 短路保护 | |
| 长度 | 27.4mm | |
| 宽度 | 9.5mm | |
| 高度 | 12mm | |
| 工作温度 | -40℃~+105℃ |
商品特性
- 连续短路保护
- 工作环境温度范围：-40℃ 至 +105℃
- 符合 8kV 冲击耐受电压
- I/O 隔离测试电压 5k VAC 或 7k VDC，加强绝缘
- 行业标准引脚排列
- 电气间隙和爬电距离大于 16mm
- 符合 CTI 等级 1
- 隔离电容低至 7pF
- 高效率可达 84%
应用领域
- 输入电源电压稳定（电压变化：±10% Vin）的地方
- 输入和输出之间需要隔离（隔离电压 ≤ 5k VAC 或 7k VDC）的地方
- 对输出电压稳定性有高要求的地方
