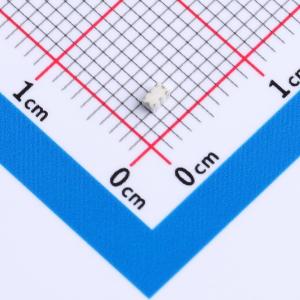

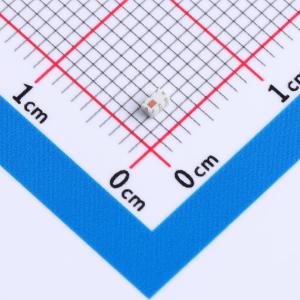

温馨提醒：图片仅供参考，商品以实物为准

BBFCG2-372+

陶瓷RF巴伦滤波器，集成滤波器和巴伦于单一封装，采用LTCC技术，小尺寸设计

品牌名称: Mini-Circuits
商品型号: BBFCG2-372+
商品编号: C6868383
商品封装: SMD-8P
包装方式: 编带
商品毛重: 1.5克(g)

商品参数

商品概述

BBFCG2-372+ 是一款微型陶瓷射频巴伦滤波器，阻抗比为1:2，覆盖3300至4000 MHz的多种无线通信应用。该型号提供低插入损耗、低相位不平衡（相对于180°）和低幅度不平衡。采用LTCC技术制造，单元封装在微型、坚固的陶瓷封装（0.079英寸 × 0.049英寸 × 0.037英寸）中，适合恶劣的工作环境。

商品特性

微型尺寸（0805）
紧凑设计，将巴伦和滤波器集成在一个封装内
低成本
温度稳定性好
气密密封

应用领域

电信
5G sub 6GHz

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	巴伦(balun)
	频率	3.3GHz~4GHz
	阻抗比-不平衡/平衡	2:1
	共模抑制比(CMRR)	24dB
	插入损耗(最大值)	3dB

	属性	参数值
	相位差	13°
	幅度差(最大值)	1.5dB
	回波损耗(最小值)	8.5dB
	工作温度	-55℃~+125℃
