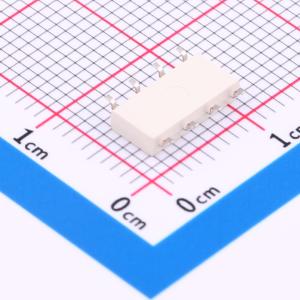

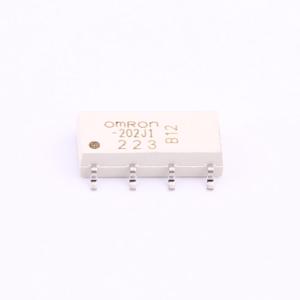

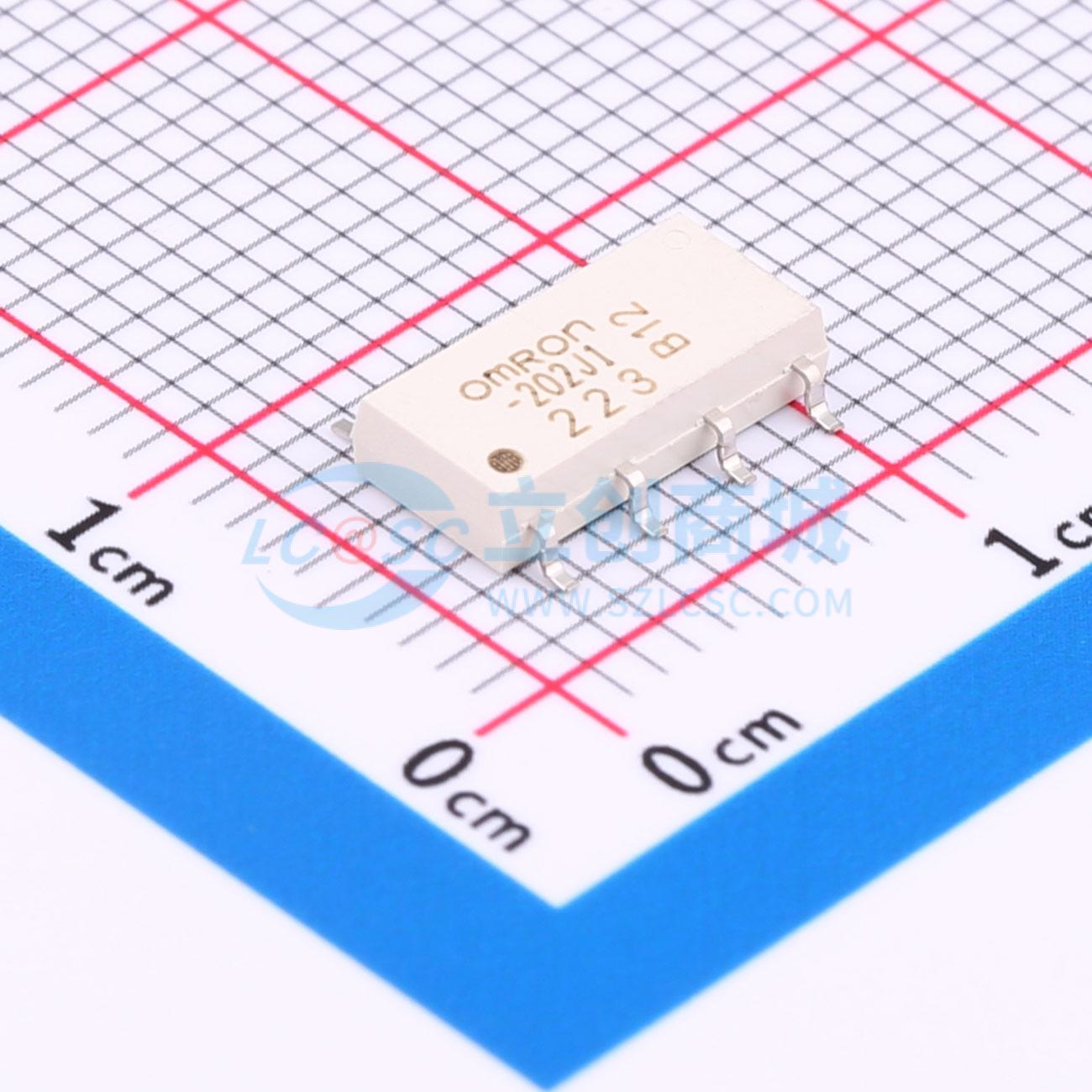

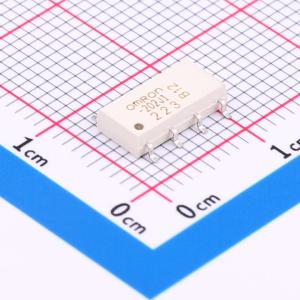

G3VM-202J1

双通道及200伏负载电压系列的8脚SOP封装

描述

两个通道和8引脚SOP封装，在200V负载电压系列中。 连续负载电流为200mA。 符合RoHS标准 应用示例： - 通信设备 - 测试与测量设备 - 数据记录仪 - 娱乐设备 型号列表： - 封装类型：SOP8 - 接触形式：2a (DPST-NO) - 端子：表面贴装端子 - 负载电压（峰值）：200V - 型号：G3VM-202J1, G3VM-202J1(TR) - 最小包装数量：每管50个，每卷带2500个 绝对最大额定值 (Ta=25℃)： - LED正向电流 (IF)：50 mA - 重复峰值LED正向电流 (IFP)：1 A（100 μs脉冲，100 pps） - LED正向电流减少率 (△lF/℃)：-0.5 mA/℃ (Ta≥25℃) - LED反向电压 (VR)：5 V - 连接温度 (TJ)：125 ℃ - 负载电压（AC峰值/DC） (VOFF)：200 V - 连续负载电流（AC峰值/DC） (lo)：200 mA - 开启电流减少率 (△lo/℃)：-2.0 mA/℃ (Ta≥25℃) - 脉冲开启电流 (lop)：0.6 A (t=100 ms, 占空比=1/10) - I/O之间的介电强度：1500 Vrms（AC持续1分钟） - 环境工作温度 (Ta)：-40至+85 ℃（无结冰或冷凝） - 环境存储温度 (Tstg)：-55至+125 ℃（无结冰或冷凝） - 焊接温度：260 ℃ (10 s) 电气特性 (Ta=25℃)： - LED正向电压 (VF)：1.0至1.3 V (IF = 10 mA) - 反向电流 (IR)：10 μA (VR=5V) - 端子间电容 (CT)：30 pF (V=0, f=1 MHz) - 触发LED正向电流 (IFT)：1至3 mA (lo = 200 mA) - 关断LED正向电流 (IFC)：0.1 mA (loFF = 100 μA) - 输出导通时的最大电阻 (RON)：5至8 Ω (IF=5 mA, lo=200 mA) - 继电器开路时的漏电流 (ILEAK)：1.0 μA (VOFF=200V) - 端子间电容 (COFF)：100 pF (V=0, f=1 MHz) - I/O端子间电容 (CI-0)：0.8 pF (f =1 MHz, Vs =0 V) - I/O端子间的绝缘电阻 (RI-0)：1000至108 MΩ (Vi-0=500VDC, RoH≤60%) - 导通时间 (tON)：0.6至1.5 ms (IF =5 mA, RL=200 Ω) - 关断时间 (tOFF)：0.1至1 ms (VDD= 20 V) 推荐工作条件： - 负载电压（AC峰值/DC） (VDD)：150至200 V - 工作LED正向电流 (IF)：5至25 mA - 连续负载电流（AC峰值/DC） (lo)：最高130 mA - 环境工作温度 (Ta)：-20至65 ℃ 安全注意事项： - 请参考所有G3VM型号的“通用注意事项”。 外观： - SSOOPP (小型封装) SOP8

品牌名称

OMRON(欧姆龙)

商品型号

G3VM-202J1

商品编号

C6866213

商品封装

SOP-8​

包装方式

管装

商品毛重

1.3克(g)
