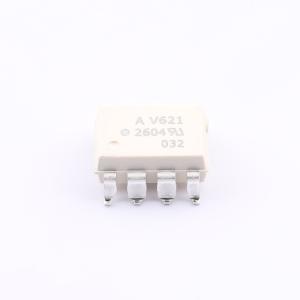

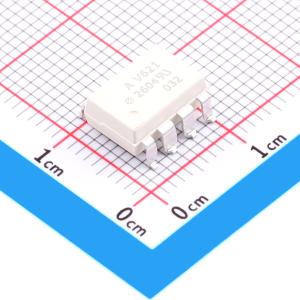

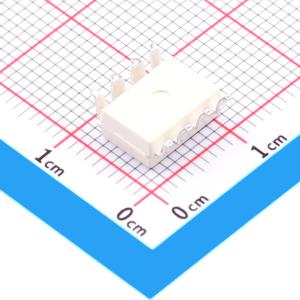

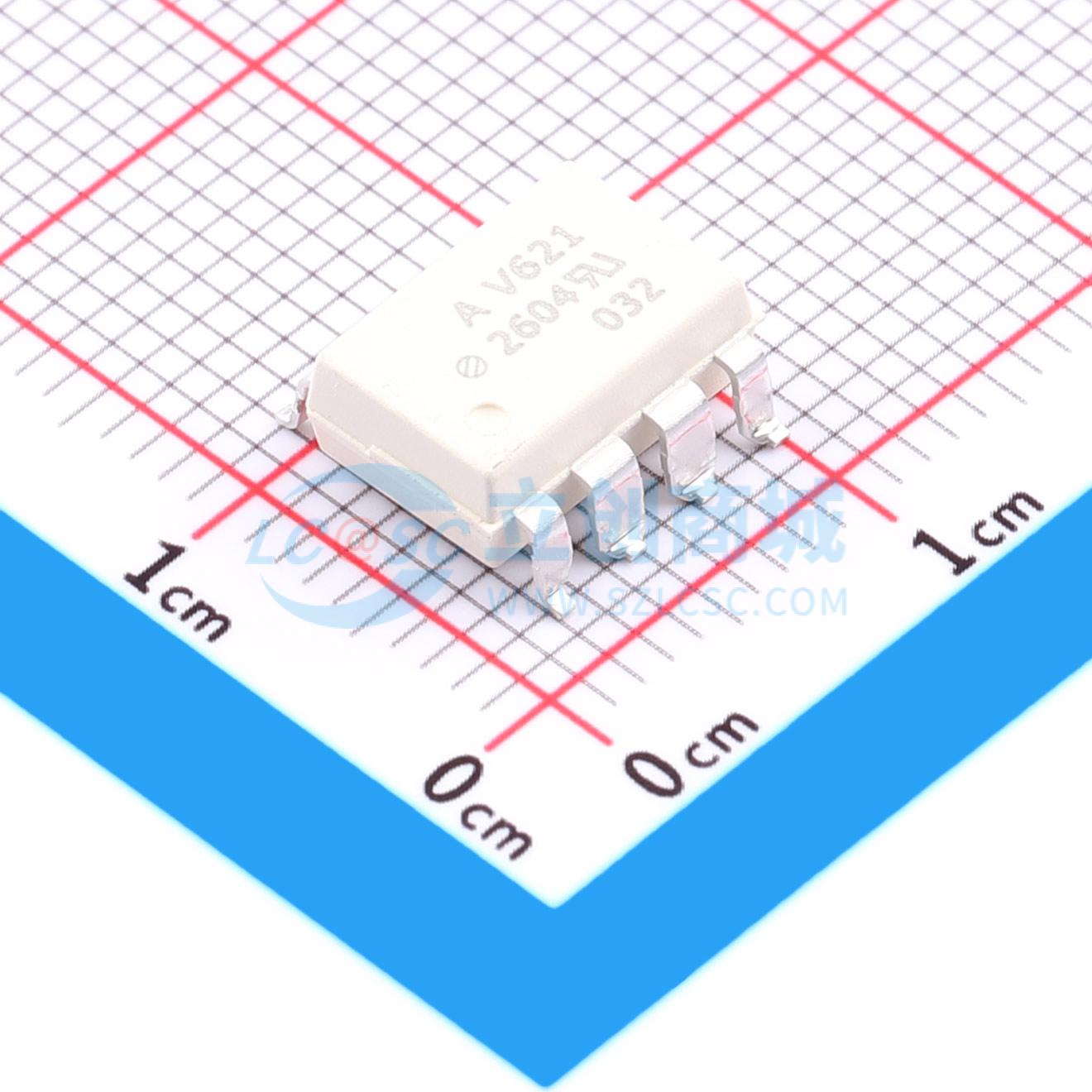

ASSR-V621-502E

品牌名称: Broadcom(博通)
商品型号: ASSR-V621-502E
商品编号: C6862812
商品封装: SMD-8P
包装方式: 编带
商品毛重: 1克(g)

商品参数

商品概述

ASSR-V62X系列专为驱动高功率MOSFET而设计。它由一个AlGaAs红外发光二极管输入级与一个输出检测器电路光耦合而成。检测器包含一个高速光伏二极管阵列以及驱动电路，用于外部开关两个分立的高压MOSFET。当输入LED流过最小3mA电流时，继电器驱动器导通。当输入电压为0.8V或更低时，继电器驱动器关断。

双通道配置的ASSR-V621和ASSR-V622可驱动两个独立的MOSFET。其具有灵活性，可通过串联两个通道使光伏电压加倍，或通过并联两个通道使短路电流加倍。它们提供8引脚DIP和鸥翼表面贴装封装。

商品特性

双通道光伏MOSFET驱动器
典型开路电压：7V
典型短路电流：20μA
低输入电流：兼容CMOS
快速开关速度：典型导通时间0.3ms，典型关断时间0.03ms
高输入-输出绝缘电压（安全和法规认证待批）- 符合UL1577，1分钟3750 Vrms - CSA元件认可

应用领域

固态继电器模块
电子电路电压源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	晶体管输出光耦
	正向压降(Vf)	1.3V
	输出电流	20uA
	隔离电压(Vrms)	3.75kV

	属性	参数值
	输出通道数	2
	工作温度	-40℃~+85℃
	功能特性	-
