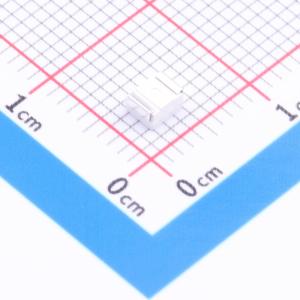

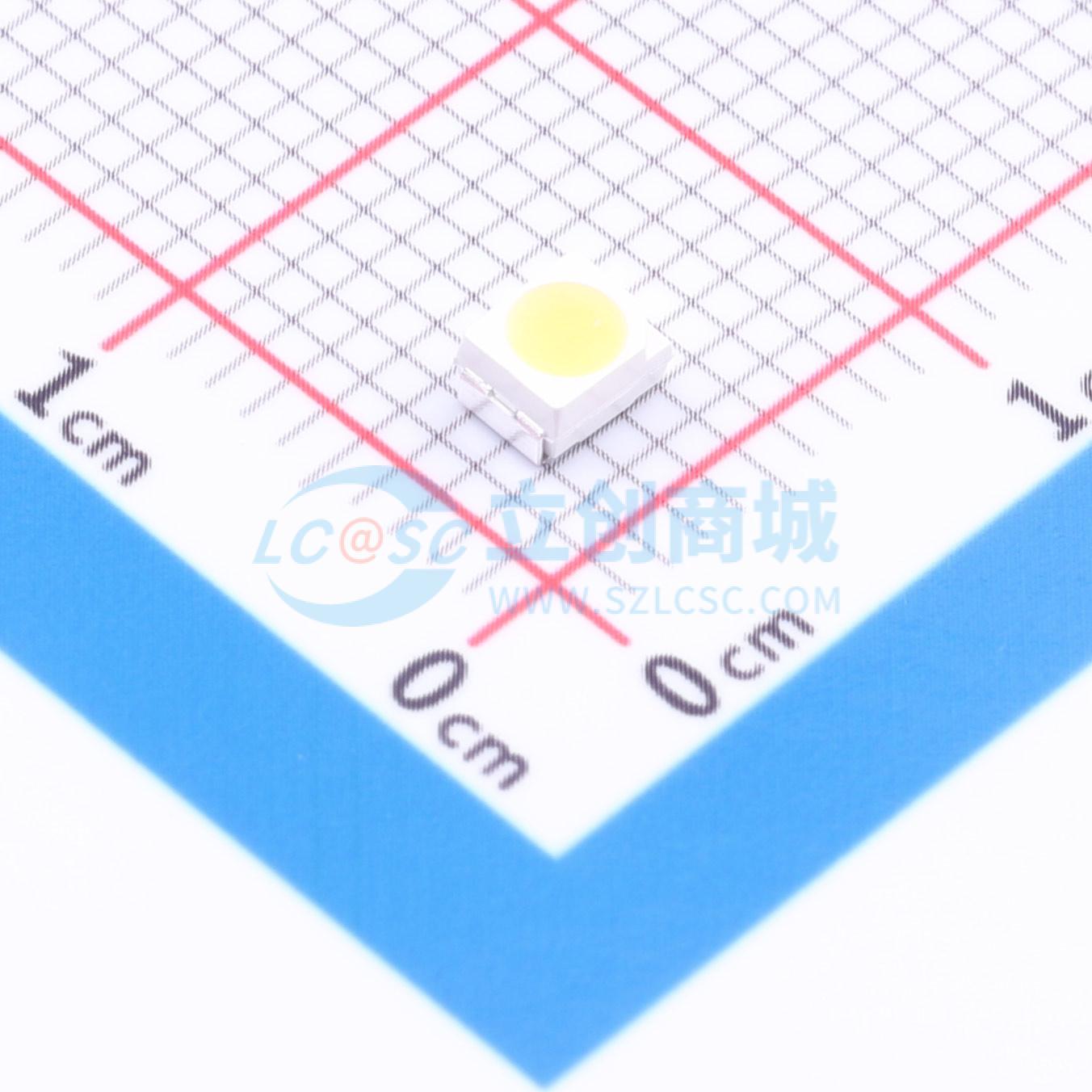

ASMT-UWB1-NX3H2
表面贴装PLCC - 2封装白光LED指示灯，高可靠性，适用于回流焊接工艺，可用于多种设备照明
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Broadcom(博通)
- 商品型号
- ASMT-UWB1-NX3H2
- 商品编号
- C6862623
- 商品封装
- PLCC-2
- 包装方式
- 编带
- 商品毛重
- 0.197克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 发光二极管/LED | |
| 灯头类型 | - | |
| 发光颜色 | 白色 | |
| 正向压降(Vf) | 3.2V | |
| 功率 | - | |
| 正向电流 | 20mA | |
| 波长 | - | |
| 峰值波长 | - |
| 属性 | 参数值 | |
|---|---|---|
| 二极管配置 | - | |
| 透镜颜色 | 黄色透镜 | |
| 色温 | 3000K | |
| 发光强度 | 2.3cd | |
| 发光角度 | 120° | |
| 载带方式 | - | |
| 工作温度 | -40℃~+85℃ |
商品概述
这款表面贴装发光二极管（SMT LED）系列采用行业标准的PLCC - 2封装。这些SMT LED具有高可靠性，设计用于在广泛的环境条件下工作。这种高可靠性特性使其非常适合用于室内标识应用。为便于轻松进行贴片组装，LED采用符合EIA标准的卷带包装。每卷都以单一强度和颜色分档发货。这些LED与回流焊接工艺兼容。120°的宽视角使这些LED非常适合用于面板、按钮、办公设备、工业设备和家用电器。扁平的顶部发光表面使这些LED易于与导光管配合。内置反射器提高了光输出强度，这些LED也适合用作室内电子标识中的LED像素。
商品特性
- 采用硅胶封装的高可靠性封装
- 与回流焊接工艺兼容
- 具有100 lm/W的高光效
- 采用8 mm载带，卷盘直径为180 mm
- JEDEC MSL 3级产品
- 按照JEDEC标准，静电放电（ESD）阈值为1000 V（人体模型）
应用领域
- 非汽车应用
- 通用标识背光
- 娱乐机器背光
- 工业照明
- 灯带
