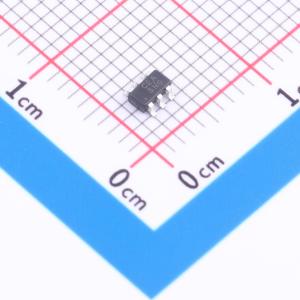

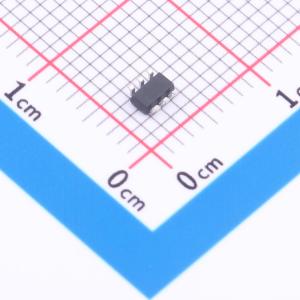

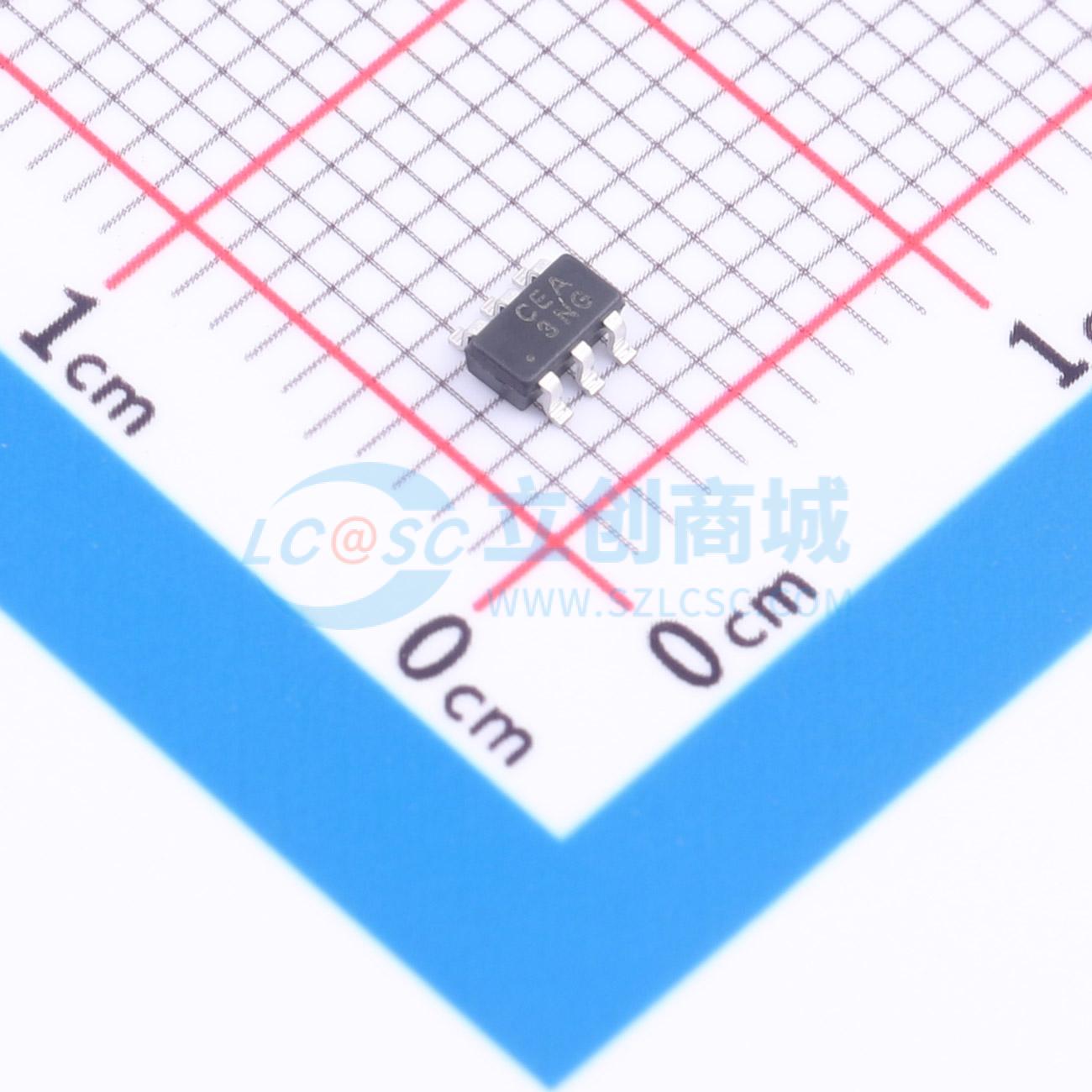

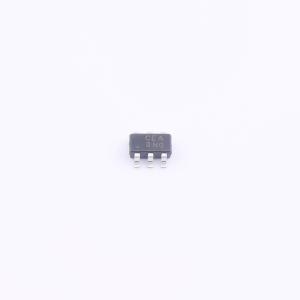

AP7312-3333W6-7

3.3V 150mA 9V

描述: AP7312是一款输出电流为150mA的双路固定输出电压低压差线性稳压器。AP7312包含了调整管、误差放大器、带隙基准、限流和热关断电路，可在故障情况下保护IC免受损坏。AP7312有两个使能引脚（EN1和EN2），当施加逻辑高电平时，可分别独立开启相应通道
品牌名称: DIODES(美台)
商品型号: AP7312-3333W6-7
商品编号: C6861154
商品封装: SOT-26
包装方式: 编带
商品毛重: 0.046767克(g)

商品参数

商品概述

AP7312是一款150mA双路固定输出电压的低压差线性稳压器。AP7312包含了调整管、误差放大器、带隙基准、限流和热关断电路，可在故障条件下保护IC免受损坏。AP7312有两个使能引脚（EN1和EN2），当施加逻辑高电平时，可分别独立开启相应通道。低压差和低静态电流特性使其适用于低功耗应用。典型静态电流约为60μA。该器件提供1.2V/1.8V、1.2V/3.3V、1.5V/2.5V、1.5V/3.3V、1.8V/2.8V、1.8V/3.0V、1.8V/3.3V和3.3V/3.3V等固定输出选项。 AP7312采用SOT26和DFN2018 - 6封装。

商品特性

极低静态电流IQ：60μA
宽输入电压范围：2V至6V
固定输出选项：1.2V至3.3V
高电源抑制比：1kHz时为65dB
快速启动时间：60µs
使用低ESR 1μF陶瓷输出电容时稳定
出色的负载/线性瞬态响应
低压差：150mA时为150mV
限流保护
短路保护
热关断保护
环境温度范围：-40°C至85°C
SOT26和DFN2018 - 6：采用“绿色”模塑料（无溴、锑）
无铅镀层/符合RoHS标准

应用领域

手机
智能手机、个人数字助理（PDA）
MP3/MP4
蓝牙耳机
低功耗应用

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	9V
	输出电压	3.3V；3.3V
	输出电流	150mA
	电源纹波抑制比(PSRR)	65dB
	压差	-

	属性	参数值
	静态电流(Iq)	-
	噪声	-
	功能特性	过流保护；使能控制；热关断；短路保护
	工作温度	-40℃~+85℃@(Ta)
	输出极性	正极
	输出通道数	2
