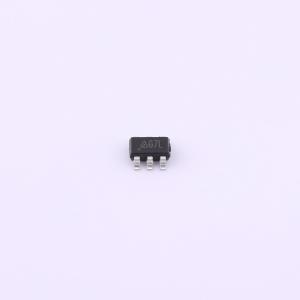

AP4306AUKTR-G1

停产 AP4306AUKTR-G1

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: AP4306是一款高度集成的解决方案，适用于恒压/恒流模式的开关电源（SMPS）应用。 AP4306包含一个1.21V电压基准源、一个用于电流检测电路的低电压基准源和两个运算放大器。1.21V电压基准源与一个运算放大器结合，构成了适用于适配器和电池充电器的理想电压控制器。低电压基准源与另一个运算放大器结合，构成了用于输出低端电流检测的理想电流限制器。除了其电流控制环路的参考电压较低外，AP4306在功能和电气特性上与AP4305完全兼容。因此，与AP4305相比，AP4306在诸如低功率充电器等开关电源应用中可实现更高的功率效率。 AP4306采用SOT26封装。
品牌名称: DIODES(美台)
商品型号: AP4306AUKTR-G1
商品编号: C6861127
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.03克(g)

商品参数

商品概述

AP4306是一款高度集成的解决方案，适用于恒压/恒流模式的开关电源（SMPS）应用。 AP4306包含一个1.21V电压基准源、一个用于电流检测电路的低电压基准源和两个运算放大器。1.21V电压基准源与一个运算放大器结合，构成了适用于适配器和电池充电器的理想电压控制器。低电压基准源与另一个运算放大器结合，构成了用于输出低端电流检测的理想电流限制器。除了其电流控制环路的参考电压较低外，AP4306在功能和电气特性上与AP4305完全兼容。因此，与AP4305相比，AP4306在诸如低功率充电器等开关电源应用中可实现更高的功率效率。 AP4306采用SOT26封装。

商品特性

恒压和恒流控制
精密内部电压基准源
外部元件数量少
易于补偿
低电源电流：0.5mA
电流控制环路参考电压A版本：70mV
工作温度范围：-40°C至+105°C
工作电源电压：2.5V至18V
完全无铅且符合RoHS标准
无卤素和锑，“绿色”器件

应用领域

适配器
电池充电器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电流感应放大器
	放大器数	双路
	输入偏置电流(Ib)	50nA
	输入失调电压(Vos)	-
	工作温度	-40℃~+105℃

	属性	参数值
	最大电源宽度(Vdd-Vss)	20V
	单电源	2.5V~18V
	静态电流(Iq)	500uA
	输出电流	27mA
