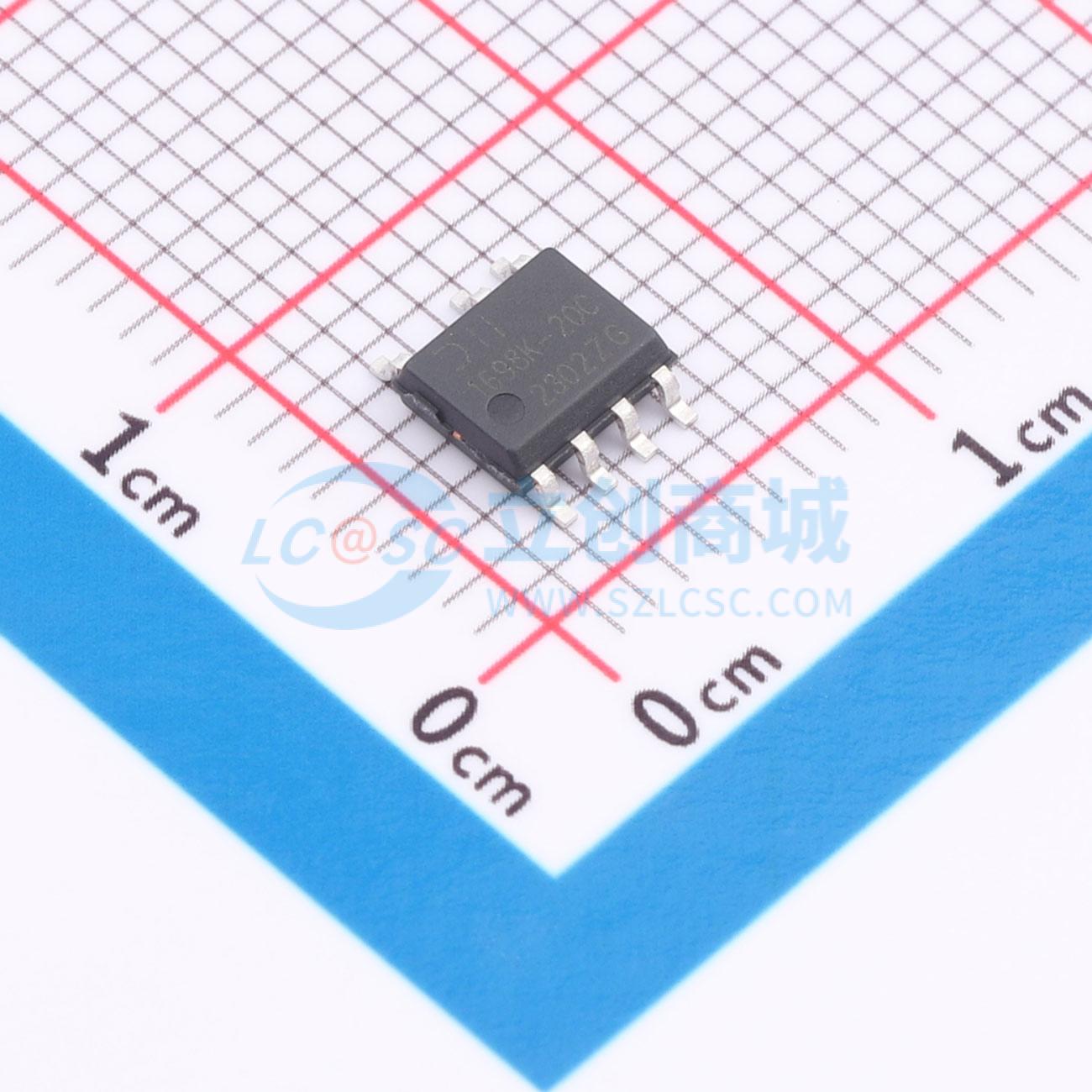

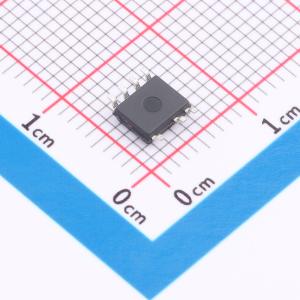

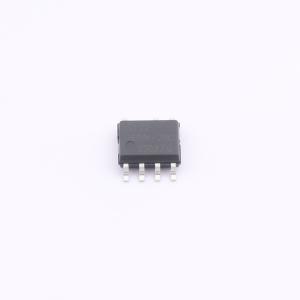

AL1698K-20CS7-13

DIODES AL1698K是一款高效、高性能、高功率因数、大电流的精密升压、升降压和反激式可调光LED驱动器，适用于可控硅调光LED灯应用。AL1698K在宽输入电压和负载调节范围内可提供精确的输出电流。通过采用升压拓扑结构，AL1698K可实现高于90%的效率，以满足最新照明法规的高效要求。较宽的开关频率工作在边界导通模式（BCM），便于进行EMI/EMC设计和测试。 AL1698K LED驱动器内置高压JFET，可为系统提供快速启动时间，并使用户能够轻松设计出稳定的VCC电源。AL1698K LED驱动器集成了一个600V/2A的高压MOSFET。它可同时覆盖120VAC和230VAC可控硅调光应用，无需外部高压MOSFET，从而降低系统物料清单成本。AL1698K具有内置的热折返保护触发点，可自动降低输出电流。其他保护功能可提高LED照明系统的安全性和可靠性。 AL1698K的调光曲线符合NEMA SSL6标准。AL1698K适用于多种调光器，包括前沿和后沿调光器，可实现低至1%的深度调光。 AL1698K采用SO - 7封装。 AL1698K是一款单级、单绕组、高效、高功率因数的可调光LED驱动器，适用于可控硅调光LED灯应用。AL1698K集成了一个高压JFET和一个600V/2A的高压MOSFET，无需外部高压MOSFET和VCC启动电阻，即可覆盖230VAC可控硅调光应用。 AL1698K采用源极驱动技术来降低系统工作电流。它采用一种新颖的方法来检测关断时间，从而无需辅助绕组。AL1698K工作在边界导通模式（BCM），可简化EMI设计并实现高效率。通过采用恒定导通时间模式可实现高功率因数（HPF）。结合恒流控制闭环，AL1698K可实现良好的输入电压和负载调节性能。

• 市电调光LED灯
• 离线式LED电源驱动器
