产品特点 FEATURES

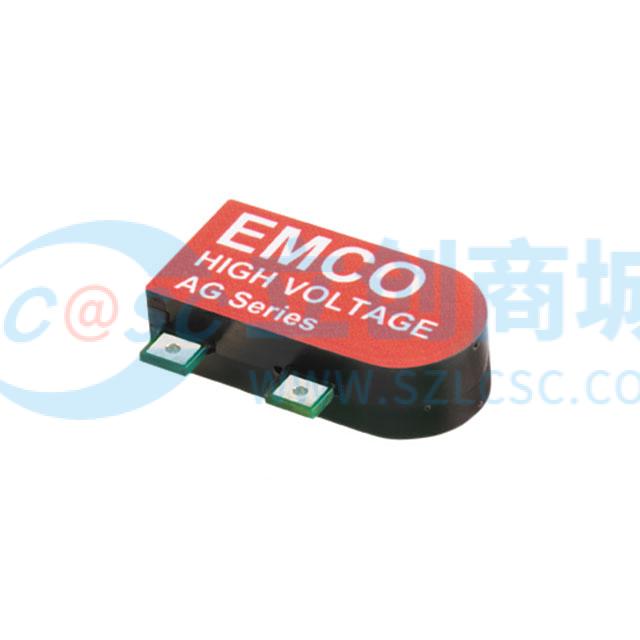

1AG15P-5是一款高电压隔离模块，具有以下特点：
2高电压输出：提供高达1500V的输出电压，适用于需要高电压的应用场景。
3小型化设计：体积小巧，占用空间极小，仅为23.4mm x 11.4mm x 6.4mm，适合空间受限的设备。
4比例输出特性：输出电压与输入电压成正比，从<0.7V输入到最大输入电压范围内线性变化。
5低轮廓封装：表面贴装型设计，高度仅6.4mm，便于集成到PCB板上。
6输入输出隔离：提供500V的输入输出隔离，确保电气安全。
7短路保护：具备短路保护功能，能在短路条件下至少保护1分钟。
8控制引脚：标准配备高阻抗控制引脚，支持外部误差放大器和/或DAC控制。
9无最小负载要求：无需外部组件或最小负载，简化设计。
10低纹波和噪声：采用共振准正弦波振荡器和全屏蔽变压器，实现低纹波、EMI/RFI和输入纹波电流，适用于噪声敏感设备。
11宽工作温度范围：标准工作温度范围为-25°C至+75°C，扩展型号可达-55°C至+85°C。
使用场景 APPLICATIONS
1AG15P-5广泛应用于多种工业和电子系统中，具体包括：
2光电二极管和光电倍增管：提供高电压驱动，增强光敏元件的灵敏度。
3电泳技术：在生物医学领域，用于DNA和蛋白质的分离。
4电容器充电：快速稳定地为高压电容器充电，适用于脉冲电源。
5离子泵维持：为离子泵提供稳定的高电压，保持其正常运行。
6压电设备：驱动压电材料，实现精密位置控制。
7手持仪器：集成到便携式设备中，提供高电压源，如手持式检测仪。
8该模块在不同工作条件下表现稳定，特别适合需要高电压且空间有限的紧凑型设备，能够有效解决高电压供电问题，提升系统性能。
注意事项 PRECAUTIONS
1在使用AG15P-5时，需注意以下事项：
2安装方式：可选择安装在PCB顶部、底部或远离PCB，具体根据实际需求确定。
3热管理：在最大功率输出时，需采取适当的热管理措施，以维持安全的壳体温度。
4输入电压范围：确保输入电压在0.7V至5V之间，避免过低或过高导致模块无法正常工作或损坏。
5输出负载依赖性：输出电压受负载影响，在轻载或空载条件下，应适当降低输入电压，避免超过最大额定输出电压。
6控制引脚使用：正确连接控制引脚，可根据需要进行外部控制，但不得超过输入电压。
7环境条件：在标准或扩展温度范围内操作，避免极端温度和高湿度环境。
8安全规范：遵循UL、IEC/UL/CSA/EN62368等安全标准，确保使用安全。
9维护保养：定期检查模块状态，避免灰尘和污染物积累，影响性能。
10以上注意事项有助于确保模块的稳定运行和延长使用寿命。
