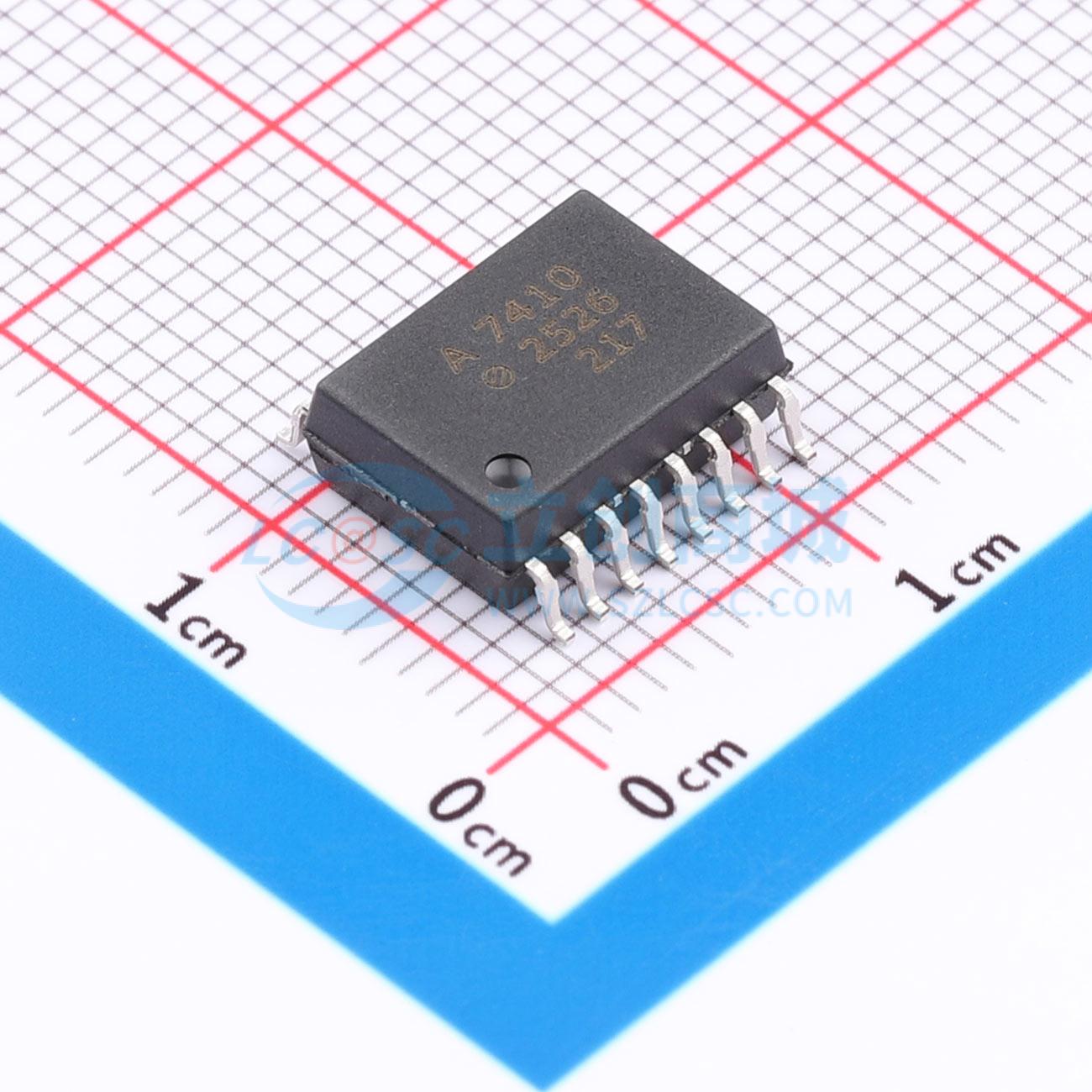

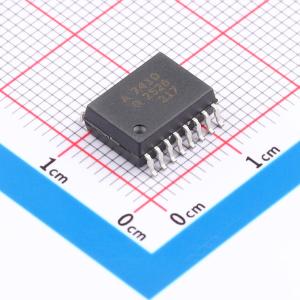

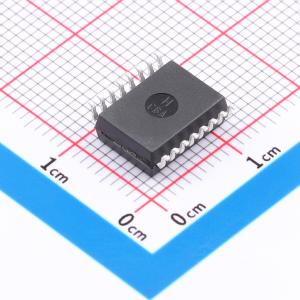

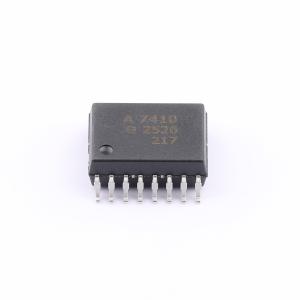

ACML-7410-500E

品牌名称: Broadcom(博通)
商品型号: ACML-7410-500E
商品编号: C6854490
商品封装: SOIC-16
包装方式: 编带
商品毛重: 0.366克(g)

商品参数

商品概述

ACML-7400、ACML-7410和ACML-7420是多通道高速CMOS数字隔离器。这些隔离器通过厚绝缘屏障进行磁耦合，可在不牺牲隔离性能的前提下实现高速传输。即使在高速数据率下，这些隔离器功耗也较低，并在紧凑型表面贴装封装中提供出色的瞬态抗扰性能。这些器件符合最大传播延迟36 ns和最大脉冲宽度失真3 ns的规格要求，能够以100 MBd的数据率运行。这些器件采用16引脚宽体SOIC封装，支持双3.3V/5V电源电压工作。直流和时序规格在-40°C至+105°C的温度范围内有效。这些器件采用CMOS输入缓冲器和CMOS输出驱动器构建，无需输入限幅器和输出上拉电阻，并内置刷新电路以确保直流正确性。

商品特性

兼容双电源电压 - 3.3V 和 5V
宽工作温度范围 (-40°C 至 +105°C)
支持至少 100 MBd 的高速数据率
功耗更低 – 每通道典型值 15 mA
低传播延迟：最大 36 ns
低传播延迟偏差
通道间：最大 4 ns
器件间：最大 8 ns
低脉冲宽度失真：最大 3 ns
安全与法规认证
UL 认证
UL1577 标准下 5600 VRMS 持续 1 分钟
CSA 元件验收通知 #5
IEC 60950-1
基本绝缘，最大工作电压 800 VRMS
加强绝缘，最大工作电压 400 VRMS
IEC 61010-1
基本绝缘，最大工作电压 800 VRMS
加强绝缘，最大工作电压 400 VRMS
IEC 60601-1
双重患者保护，最大工作电压 250 VRMS
双重操作者保护，最大工作电压 400 VRMS
高共模瞬态抗扰度：最小 75 kV/µs
CMOS 缓冲器输入和输出
直流正确性
无铅

应用领域

隔离数据接口
数据采集
数字示波器
功率计
高速视频传输

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	数字隔离器
	正向通道数	3
	反向通道数	1
	最大数据速率	-
	默认输出	-
	隔离电压(Vrms)	5600

	属性	参数值
	CMTI(kV/us)	75kV/us
	传播延迟(tpd)	-
	功能特性	-
	工作电压(VCCA)	4.5V~5.5V；3V~3.6V
	工作电压(VCCB)	3V~3.6V；4.5V~5.5V
	工作温度	-40℃~+125℃
