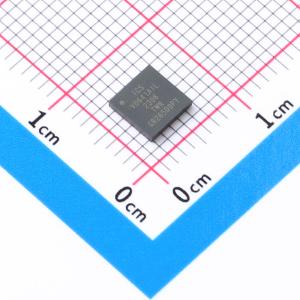

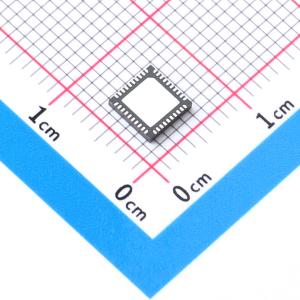

温馨提醒：图片仅供参考，商品以实物为准
9DBV0641AKILF
6输出1.8V PCIe零延迟/扇出时钟缓冲器，Zo = 100欧姆
- 描述
- 具有集成输出端接，提供Z₀ = 100Ω，可直接连接到100Ω传输线。该设备有6个用于时钟管理的输出使能和3个可选的SMBus地址。
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- 9DBV0641AKILF
- 商品编号
- C6850125
- 商品封装
- VFQFPN-40(5x5)
- 包装方式
- 托盘
- 商品毛重
- 1.51克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 时钟缓冲器/驱动器/分配器 |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 扩展频谱；内置锁相环；输出使能/关断；内部终端与偏置网络 |
商品概述
9DBV0641 是瑞萨 1.8V 极低功耗 PCIe 系列产品的一员。它集成了输出端接，提供 Zo = 100Ω，可直接连接至 100Ω 传输线。该器件具有 6 个输出使能引脚用于时钟管理，以及 3 个可选的 SMBus 地址。
商品特性
- 直接连接至 100Ω 传输线；相比标准 PCIe 器件节省 24 个电阻
- PLL 模式下典型功耗为 55mW；功耗极低
- 输出可选择由 1.05V 至 1.8V 之间的任何电压供电；实现最大程度的节能
- OE# 引脚；支持 DIF 电源管理
- 兼容 HCSL 差分输入；可由通用时钟源驱动
- 耐受扩频；有助于降低 EMI
- 每个输出可编程压摆率；可针对不同线长进行调谐
- 可编程输出幅度；可针对不同应用环境进行调谐
- 引脚/软件可选 PLL 带宽和 PLL 旁路；针对每种应用最小化相位抖动
- 输出在 PLL 锁定前被阻断；确保系统启动干净
- 可通过配置引脚完成配置；设备控制无需 SMBus 接口
- 3.3V 耐受的 SMBus 接口可与传统控制器配合工作
- 节省空间的 5×5mm 40-VFQFPN 封装；占用极小板面积
- 3 个可选 SMBus 地址；多个器件可轻松共享一个 SMBus 段
应用领域
- PCIe Gen1–5 零延迟/扇出缓冲器
