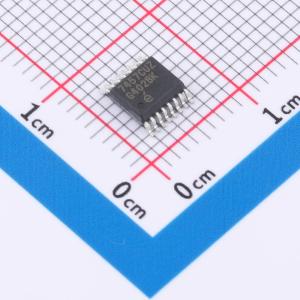

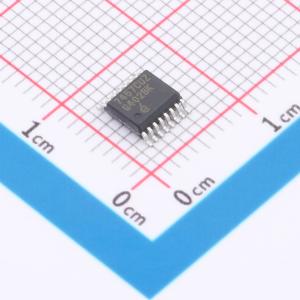

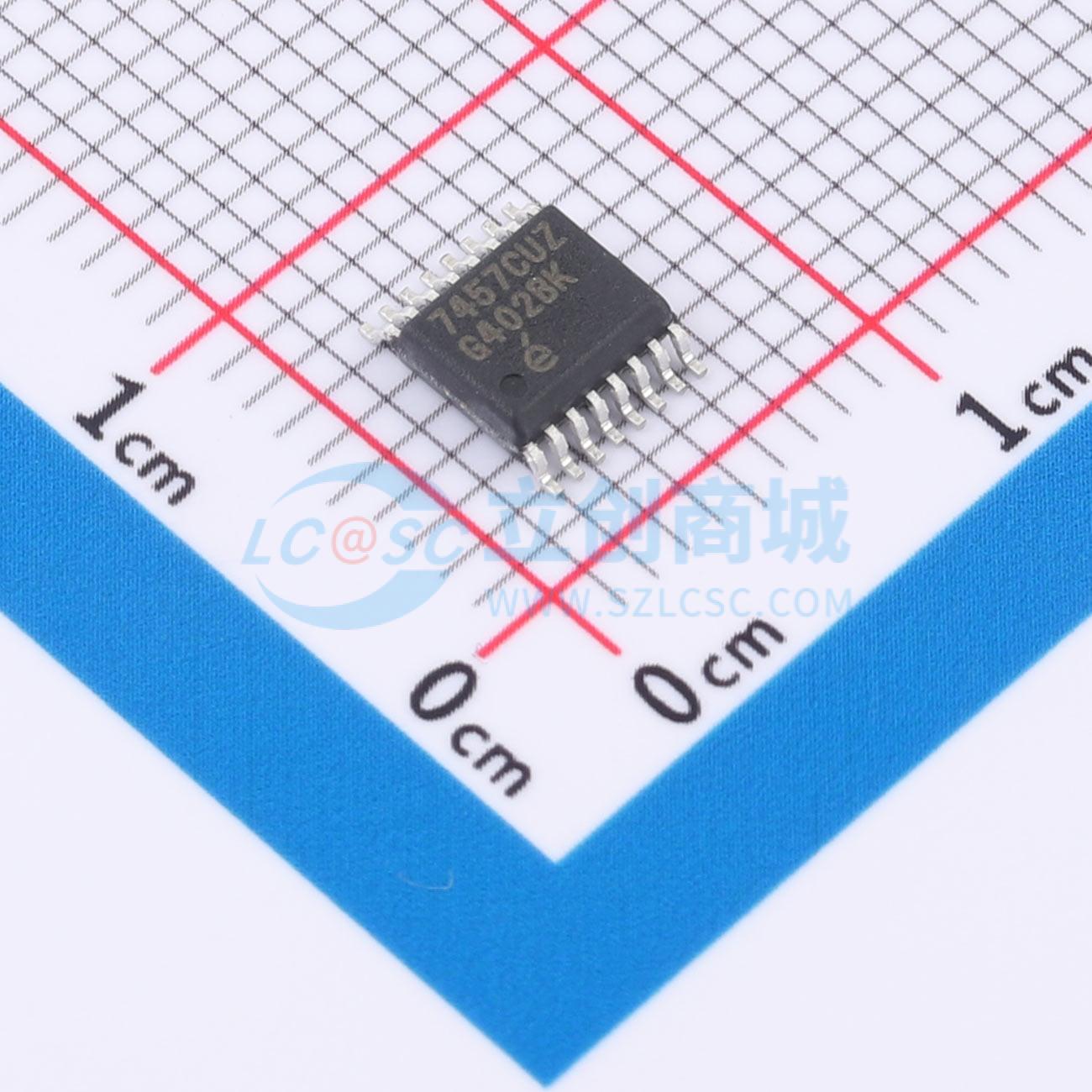

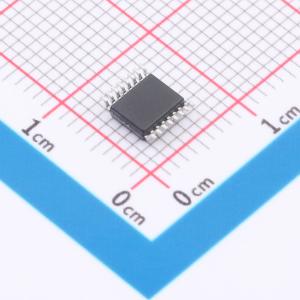

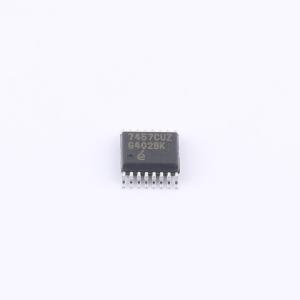

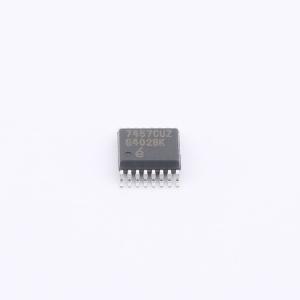

EL7457CUZ

40MHz非反相四通道CMOS驱动器

描述: 是一款高速、同相四通道CMOS驱动器，能够以高达40MHz的时钟速率运行，具有2A的峰值驱动能力和仅3Ω的标称导通电阻。适用于驱动高容性负载，如CCD应用中的存储和垂直时钟。也适用于ATE引脚驱动、电平转换和时钟驱动应用。能够使用单电源或双电源供电，同时使用接地参考输入。每个输出可以根据相关输入引脚切换到高(VH)或低(VL)电源引脚。输入与3V和5V的CMOS和TTL逻辑兼容。输出使能(OE)引脚可用于将输出置于高阻抗状态。还具有非常快速的上升和下降时间，匹配在1ns以内。上升沿和下降沿之间的传播延迟也匹配在2ns以内。
品牌名称: RENESAS(瑞萨)/IDT
商品型号: EL7457CUZ
商品编号: C6844080
商品封装: QSOP-16
包装方式: 管装
商品毛重: 0.2965克(g)

商品参数

商品概述

EL7457是一款高速、同相四通道CMOS驱动器。它能够以高达40MHz的时钟频率运行，具备2A的峰值驱动能力，标称导通电阻仅为3Ω。EL7457非常适合驱动高容性负载，例如CCD应用中的存储时钟和垂直时钟。它也非常适用于ATE引脚驱动、电平转换和时钟驱动应用。 EL7457能够使用单电源或双电源供电，同时采用以地为参考的输入。每个输出可以根据相关输入引脚切换到高（VH）或低（VL）电源引脚。输入与3V和5V的CMOS及TTL逻辑兼容。输出使能（OE）引脚可用于将输出置于高阻态。这在CCD应用中特别有用，因为在掉电期间应禁用驱动器。 EL7457还具有极快的上升和下降时间，匹配精度在1ns以内。上升沿和下降沿的传播延迟匹配精度也在2ns以内。 EL7457提供16引脚QSOP、16引脚SO（0.150”）和16引脚QFN封装。所有封装均规定在-40℃至+85℃的全温度范围内工作。

商品特性

时钟速度高达40MHz
4通道
在1000pF负载电容下，上升/下降时间为12ns
上升和下降时间匹配精度为1ns
传播延迟匹配精度为1.5ns
低静态电流 - <1mA
快速输出使能功能 - 12ns
宽输出电压范围
8V≥VL≥-5V
-2V≤VH≤16.5V
2A峰值驱动
3Ω导通电阻
输入电平转换器
与TTL/CMOS输入兼容
无铅（符合RoHS标准）

应用领域

CCD驱动器
数码相机
引脚驱动器
时钟/线路驱动器
超声换能器驱动器
超声和射频发生器
电平转换

数据手册PDF

放大查看下载PDF

优惠活动

4.9折

购买数量

(97个/管，最小起订量 1 个)

个

起订量：1 个97个/管

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	-
	负载类型	-
	驱动通道数	4
	灌电流(IOL)	2A
	拉电流(IOH)	2A
	工作电压	8V~16.5V

	属性	参数值
	上升时间(tr)	13.5ns
	下降时间(tf)	13ns
	工作温度	-40℃~+85℃
	输入高电平(VIH)	2V
	输入低电平(VIL)	800mV
	静态电流(Iq)	500uA
