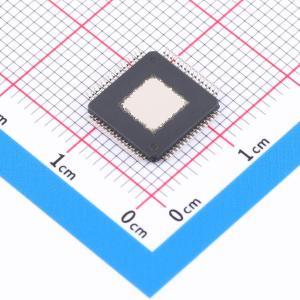

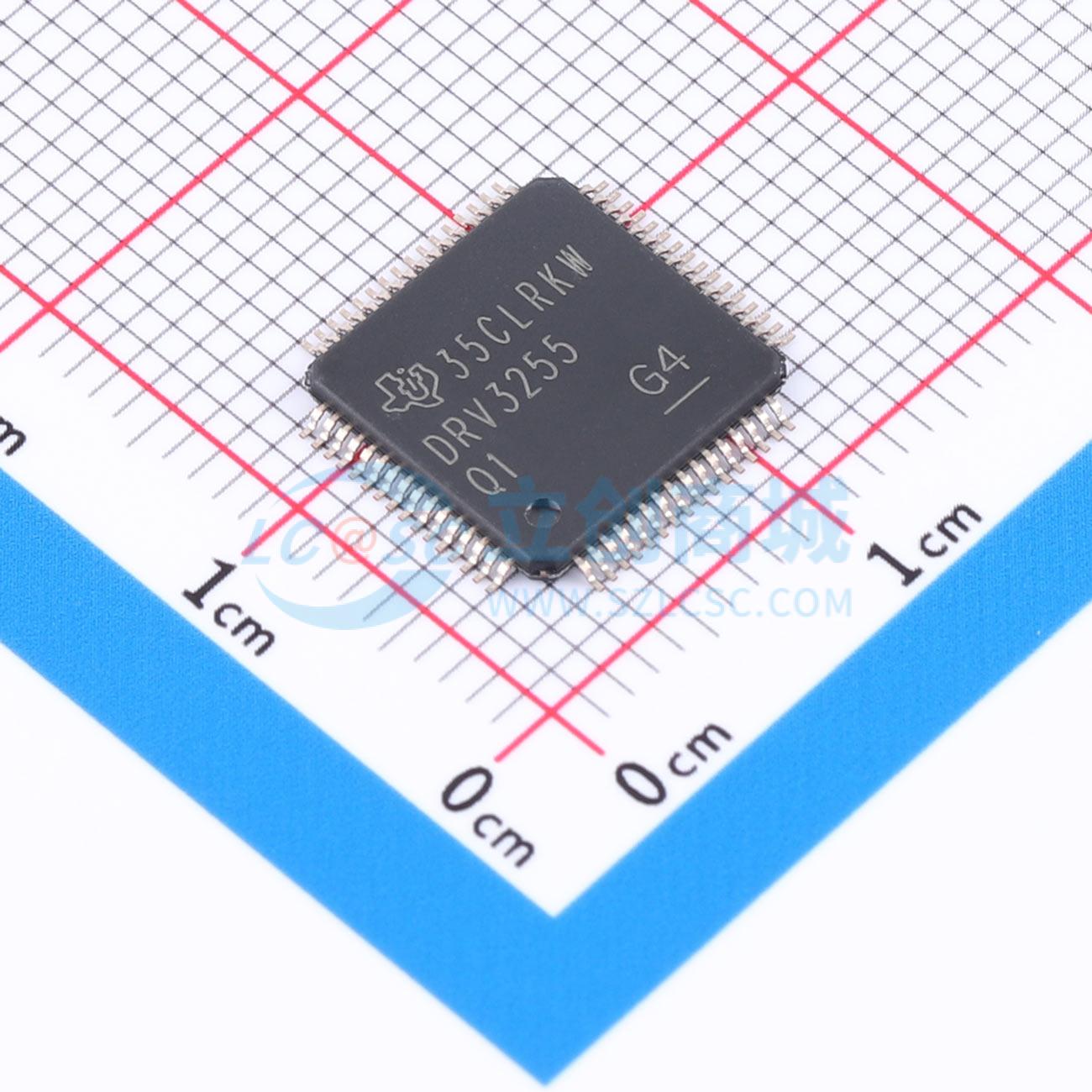

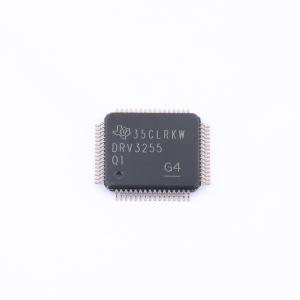

温馨提醒：图片仅供参考，商品以实物为准

DRV3255EPAPRQ1

集成式三相48V汽车栅极驱动单元，具备高级保护和诊断功能

描述: DRV3255-Q1 栅极驱动峰值灌电流为 4.5A 的集成式三相 48V 汽车栅极驱动器单元 (GDU)
品牌名称: TI(德州仪器)
商品型号: DRV3255EPAPRQ1
商品编号: C6832464
商品封装: HTQFP-64(10x10)
包装方式: 编带
商品毛重: 1克(g)

商品参数

商品概述

DRV3255-Q1器件是一款高集成度的三相栅极驱动器，面向48-V汽车电机驱动应用。该器件专为支持大功率电机驱动应用设计，可提供3.5-A峰值拉电流和4.5-A峰值灌电流栅极驱动电流，并支持90-V MOSFET瞬态过压。该器件采用高效自举架构，可最大限度降低栅极驱动器的功耗和自热。电荷泵使栅极驱动器能够支持100% PWM占空比控制。丰富的诊断、监控和保护功能可支持稳健的电机驱动系统设计。器件集成了高度可配置的有源短路(ASC)功能，可启用所选外部MOSFET，实现对系统故障的快速响应，并且无需外部元件。

商品特性

AEC-Q100合格，适用于汽车应用
器件环境温度等级0:-40℃ 至 +150℃
器件HBM ESD分级等级2
器件CDM ESD分级等级C4B
目标符合功能安全要求
专为功能安全应用开发
量产发布后将提供可辅助ISO 26262系统设计的文档
系统能力目标可达ASIL D
三路N沟道半桥栅极驱动器
最大峰值栅极驱动电流为3.5-A/4.5-A
针对48-V应用优化功率架构
采用12-V/48-V分立式供电架构
直流母线电源(DHCP)瞬态最大额定值为95-V
105-V自举电压，支持90-V MOSFET工作电压范围
带电荷泵的自举电路，支持100%占空比
集成可配置的有源短路(ASC)功能
支持低侧和高侧ASC
支持器件引脚控制
具备故障处理能力
带CRC校验的串行外设接口(SPI)
支持3.3-V和5-V逻辑输入
提供先进保护功能
电池电压监控
MOSFET VDS过流监控
MOSFET VGS栅极故障监控
模拟内置自测
内部稳压器和时钟监控
器件热警告和关断
故障状态指示引脚

应用领域

汽车48-V轻度混合动力电机驱动
皮带式和集成式启动发电机
电动发电机
电动助力转向
eTurbo电动涡轮
eBooster电动增压器
HVAC压缩机和风扇
变速箱控制和驱动
油泵
变速箱油泵
水泵

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	三相
	负载类型	MOSFET
	驱动通道数	6

	属性	参数值
	灌电流(IOL)	4.5A
	拉电流(IOH)	3.5A
	工作温度	-40℃~+150℃
	功能特性	欠压保护；过热保护；过流保护；过压保护
