产品特点 FEATURES

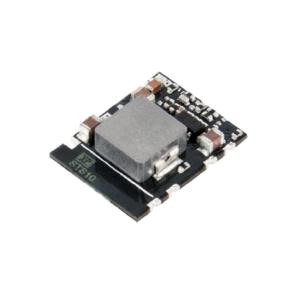

1STS1024S05是一款由XP Power品牌推出的非隔离PoL模块，具有以下显著特点：
2- **高效率**：最高可达95.5%，有效降低能耗，提升系统整体能效。
3- **宽输入电压范围**：支持6.5V至36V的输入电压，适应多种电源环境，增强应用灵活性。
4- **单输出设计**：提供稳定的5V输出，最大电流达1A，满足常见电子设备的供电需求。
5- **表面贴装型封装**：采用SMD-10封装，尺寸仅为15.2mm x 11.8mm x 3.6mm，节省PCB空间，便于集成。
6- **远程开/关功能**：可通过外部信号实现模块的远程控制，增加系统管理的便捷性。
7- **短路保护（SCP）**：具备连续短路保护功能，自动恢复，保障模块和系统的安全性。
8- **工作温度范围广**：可在-40°C至105°C（有降额）的环境下稳定工作，适应严苛的工作条件。
9- **无需散热器**：通过自然对流冷却，简化设计，降低成本。
10- **EMC性能优越**：符合Class B传导和辐射排放标准，减少电磁干扰，确保系统兼容性。
使用场景 APPLICATIONS
1STS1024S05广泛应用于ITE（商业）领域，特别适合需要高效、稳定电源解决方案的场合。典型应用场景包括：
2- **通信设备**：为路由器、交换机等网络设备提供可靠电源，确保数据传输的稳定性。
3- **工业自动化**：在PLC、传感器等工业控制系统中，其宽输入电压范围和高效率特性，能够适应复杂的工业环境。
4- **消费电子产品**：如打印机、扫描仪等办公设备，其小巧的封装和低功耗特点，非常适合紧凑型设计。
5- **医疗设备**：在便携式医疗仪器中，其高可靠性和小尺寸优势，有助于实现设备的小型化和便携化。
6- **汽车电子**：在车载信息系统中，其宽泛的工作温度范围和抗干扰能力，确保在各种行车条件下的正常运行。
7该模块在不同工作条件下表现出色，能够有效解决特定工业或电子系统中的电源管理问题，提升整体系统的性能和可靠性。
注意事项 PRECAUTIONS
1为了确保STS1024S05的正确安装、操作和维护，请注意以下事项：
2- **安装要求**：建议将模块安装在通风良好的位置，避免高温积聚；PCB走线不应在模块下方，以防干扰和短路风险。
3- **输入滤波组件**：需在模块附近安装输入滤波组件（如Cin, C1, L1），以满足EMI要求，减少辐射噪声。
4- **输出电压调整**：可通过Pin 6连接电阻到Pin 5或Pin 7进行输出电压微调，具体电阻值参考规格书。
5- **远程控制**：远程开/关功能通过Pin 10实现，ON状态连接2-5VDC或开路，OFF状态短接到Pin 9（0-0.4VDC）。
6- **安全使用**：避免在超出规定的工作温度范围内使用，防止模块性能下降或损坏；遵循正确的焊接工艺，避免热损伤。
7- **维护保养**：定期检查模块及其连接线路，确保无松动或损坏；存储时注意防潮，避免极端温度环境。
8- **常见问题预防**：合理布局电路，避免电磁干扰；正确选择外围元件，确保与模块的匹配性。
9以上注意事项有助于延长模块的使用寿命，保证其在各种应用中的稳定性和安全性。
