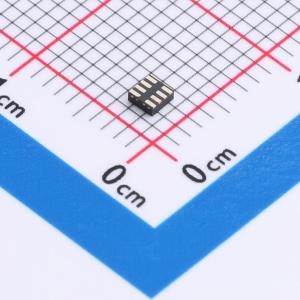

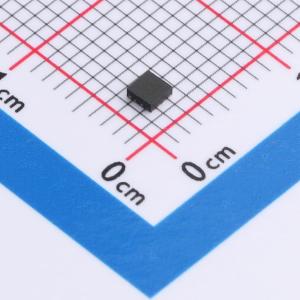

温馨提醒：图片仅供参考，商品以实物为准

D9LVRA2IDEMR

DS90LVRA2 LVDS双差分线接收器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: DS90LVRA2是一款双CMOS差分线接收器，适用于需要高输入共模范围、高速数据和CMOS输出的应用。支持600 Mbps (300 MHz) 的数据速率。
品牌名称: TI(德州仪器)
商品型号: D9LVRA2IDEMR
商品编号: C6829035
商品封装: WSON-8(2x2)
包装方式: 编带
商品毛重: 0.03克(g)

商品参数

商品概述

DS90LVRA2是一款双路CMOS差分线路接收器，面向要求高输入共模范围、高数据速率以及带压摆率控制的CMOS输出的应用设计。该器件采用低电压差分信号(LVDS)技术，支持600 Mbps (300 MHz)的数据速率。DS90LVRA2接收典型值为350 mV的低电压差分输入信号，将其转换为取决于电源电压的1.8 V CMOS输出电平。DS90LVRA2采用直流通路设计，便于PCB布局。DS90LVRA2和配套LVDS线路驱动器DS90LV027AQ为高速点对点接口应用中的高功率PECL/ECL器件提供了新的替代方案。

商品特性

600 Mbps (300 MHz) 切换速率
典型值50 ps 差分偏斜
典型值0.1 ns 通道间偏斜
1.8 V 电源供电
直流通路引脚排列
LVDS输入掉电高阻抗
输出压摆率控制
LVDS输入可接受LVDS/CML/LVPECL信号
符合ANSI/TIA/EIA-644标准
提供不同工作温度范围的型号选项
- 标准型:0 ℃ 至 70 ℃
- 工业型:-40 ℃ 至 +85 ℃

应用领域

通信设备
企业系统
工业领域
个人电子

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	LVDS芯片
	类型	接收器
	驱动器数	0
	接收器数	2
	工作电压	1.62V~1.98V

	属性	参数值
	数据速率	600Mbps
	工作温度	-40℃~+85℃
	电平标准	LVDS；CML；LVPECL
	功能特性	边沿速率控制
