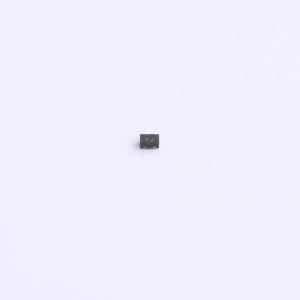

温馨提醒：图片仅供参考，商品以实物为准

SP4322-01ETG

ESD 5V截止

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SP4322专为保护高速接口免受静电放电（ESD）影响而设计，适用于DisplayPort接口和USB 3.1 Gen 1等。信号线通过典型值为0.4 pF的低线路电容进行保护。SP4322能够承受高于IEC 61000 - 4 - 2国际标准规定的最大水平的反复ESD冲击，且性能不会下降，并能安全耗散11A的8/20μs浪涌电流（符合IEC 61000 - 4 - 5第二版标准）。出色的低电容、钳位能力、低泄漏和快速响应时间，使该器件成为保护高速数据线的理想解决方案。
品牌名称: Littelfuse(美国力特)
商品型号: SP4322-01ETG
商品编号: C6818811
商品封装: SOD-882
包装方式: 编带
商品毛重: 0.1克(g)

商品参数

商品概述

SP4322专为保护高速接口免受静电放电（ESD）影响而设计，适用于DisplayPort接口和USB 3.1 Gen 1等。信号线通过典型值为0.4 pF的低线路电容进行保护。 SP4322能够承受高于IEC 61000 - 4 - 2国际标准规定的最大水平的反复ESD冲击，且性能不会下降，并能安全耗散11A的8/20μs浪涌电流（符合IEC 61000 - 4 - 5第二版标准）。出色的低电容、钳位能力、低泄漏和快速响应时间，使该器件成为保护高速数据线的理想解决方案。

商品特性

SOD882
ESD，符合IEC 61000 - 4 - 2标准，接触放电±78kV，空气放电±30kV
EFT，符合IEC 61000 - 4 - 4标准，40A（5/50ns）
雷电防护，11A（符合IEC 61000 - 4 - 5第二版标准的8/20μs）
低电容0.4pF（典型值，VR = 0V时）
5V时低泄漏电流1nA（典型值）
无卤、无铅且符合RoHS标准
湿度敏感度等级（MSL - 1）
通过AEC - Q101认证

应用领域

USB 3.1
DisplayPort
S - ATA
NFC
1G/2.5G/10G以太网

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(10000个/圆盘，最小起订量 5 个)

个

起订量：5 个10000个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	5V
	钳位电压	8V
	峰值脉冲电流(Ipp)	11A@8/20us
	击穿电压	9V

	属性	参数值
	反向电流(Ir)	1nA
	防护等级	IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2
	类型	ESD
	Cj-结电容	0.4pF
