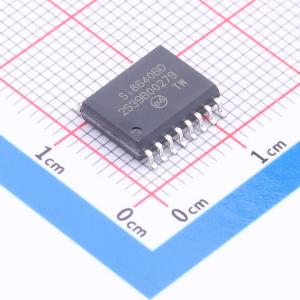

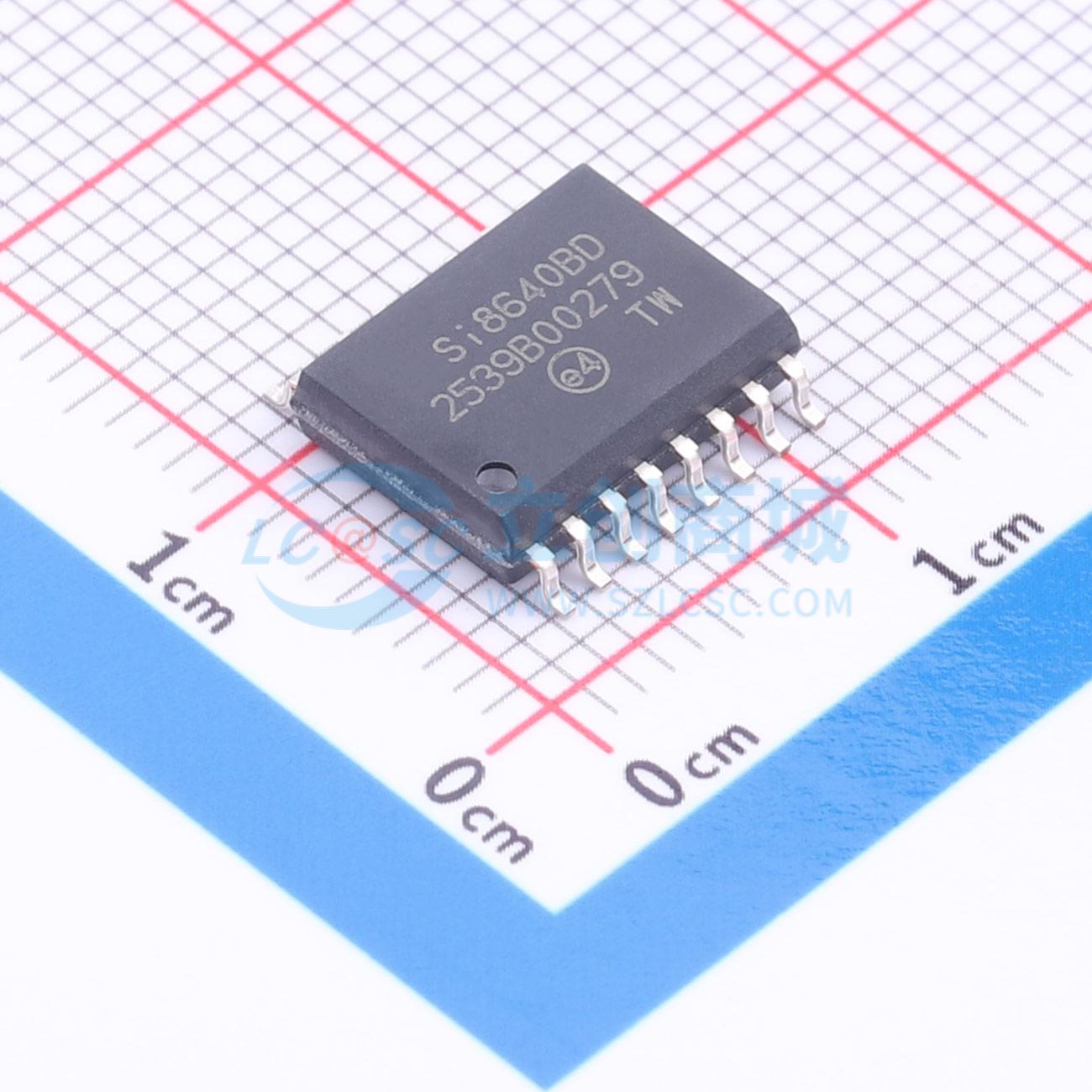

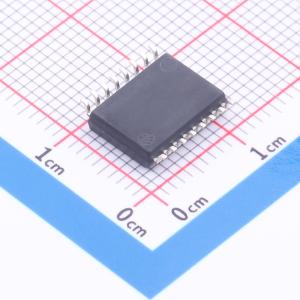

温馨提醒：图片仅供参考，商品以实物为准
SI8640BD-B-IS2
SI8640BD-B-IS2
- 品牌名称
- SKYWORKS
- 商品型号
- SI8640BD-B-IS2
- 商品编号
- C6816183
- 商品封装
- SOIC-16
- 包装方式
- 管装
- 商品毛重
- 0.487克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字隔离器 | |
| 正向通道数 | 4 | |
| 反向通道数 | 0 | |
| 最大数据速率 | 150Mbps | |
| 默认输出 | 低电平 | |
| 隔离电压(Vrms) | 5000 | |
| CMTI(kV/us) | 50kV/us |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟(tpd) | 8ns | |
| 功能特性 | - | |
| 工作电压(VCCA) | 2.375V~5.5V | |
| 工作电压(VCCB) | 2.375V~5.5V | |
| 工作温度 | -40℃~+125℃ | |
| 通道数 | 4 |
商品特性
- 高速操作
- 直流至150 Mbps数据速率
- 无需启动初始化
- 宽工作电源电压范围：2.5–5.5 V
- 高达5000 VRMS隔离
- 增强型VDE 0884-10认证，10 kV浪涌能力（Si864xxT型号）
- 额定工作电压下60年寿命
- 高电磁抗扰度
- 超低功耗（典型值）
- 5 V工作电压：
- 1 Mbps时每通道1.6 mA
- 100 Mbps时每通道5.5 mA
- 2.5 V工作电压：
- 1 Mbps时每通道1.5 mA
- 100 Mbps时每通道3.5 mA
- 5 V工作电压：
- 带使能端的三态输出
- 施密特触发器输入
- 可选故障安全模式：默认高或低输出（订购选项）
- 精确时序（典型值）：
- 10 ns传播延迟
- 1.5 ns脉冲宽度失真
- 0.5 ns通道间偏斜
- 2 ns传播延迟偏斜
- 5 ns最小脉冲宽度
- 瞬态抗扰度50 kV/µs
- AEC-Q100认证
- 宽温度范围：–40 ~ 125 °C
- 符合RoHS标准的封装：SOIC-16宽体、SOIC-16窄体、QSOP-16
- 提供汽车级订购零件编号
- 支持符合AIAG标准的PPAP文件
- 支持IMDS和CAMDS列表
应用领域
- 工业自动化系统
- 医疗电子设备
- 隔离式开关电源
- 隔离式ADC、DAC
- 电机控制
- 功率逆变器
- 通信系统
- 车载充电器
- 电池管理系统
- 充电站
- 牵引逆变器
- 混合动力电动汽车
- 纯电动汽车
