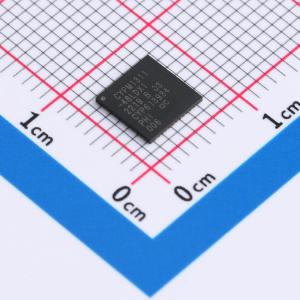

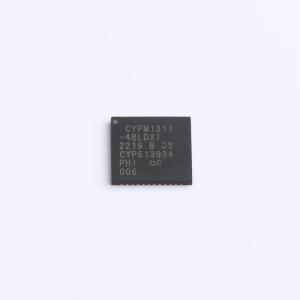

CYPM1311-48LDXI

EZ-PD™ PMG1（供电微控制器第一代）是一个高压USB-C供电微控制器系列。这些芯片包含一个Arm® Cortex®-M0/M0+ CPU和USB-C供电控制器，以及模拟和数字外设。EZ-PD™ PMG1-S3扩展了PMG1系列，提供256 KB闪存、32 KB SRAM、50个通用输入输出引脚、全速USB设备控制器、用于身份验证的加密引擎、模拟资源以及双Type-C供电端口。它面向设备、扩展坞和配件应用，提供QFN和BGA封装。

• 32位微控制器子系统
• 带DMA的48-MHz Arm® Cortex®-M0+ CPU
• 256 KB闪存，32 KB SRAM，带供电代码的96 KB ROM
• 多达两个Type-C/供电模块，每个带有一个基带收发器
• 两对集成的VBUS NFET栅极驱动器
• 压摆率控制，以限制配置用于VBUS提供者或消费者路径的栅极驱动器上的浪涌电流
• 集成USB供电3.1支持
• 支持28 V扩展功率范围
• 高压（28 V）稳压器和VBUS放电
• 可配置的VBUS过压保护、过流保护、短路保护和反向电流保护
• 带过流保护的VCONN FET
• 两个集成的3:1 SBU模拟多路复用器，用于97-BGA部件上的备用模式
• 多达八个可运行时重新配置的串行通信块，可配置为I²C、SPI或UART
• 多达八个定时器/计数器脉宽调制器
• 多达50个可编程通用输入输出引脚
• 任何通用输入输出引脚都可以是CAPSENSE™、模拟或数字
• 可编程驱动模式、强度和压摆率
• 两个8位SAR ADC，一个12位SAR ADC，两个运算放大器，两个低功耗比较器
• CAPSENSE™ Σ-Δ提供一流的信噪比和防水性能
• 英飞凌提供的软件组件使电容式感应设计变得简单
• 自动硬件调谐
• 用于安全固件启动和签名固件更新的硬件加密引擎
• USB全速设备
• 充电器检测模块
• VSYS（2.8 V至5.5 V），VBUS（4 V至28 V）
• 用于通用输入输出的独立电源电压引脚，允许输入输出接口上使用1.71 V至5.5 V信号电平
• 48-QFN和97-BGA封装
• ModusToolbox™软件工具
