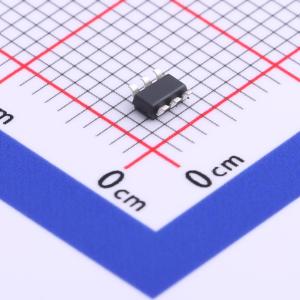

UCT26A05L05-HP1
ESD 5V截止 峰值浪涌电流：12A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- UCT26A05L05-HP1是浪涌额定二极管阵列，旨在保护高速数据接口。它专门用于保护连接到数据和传输线路的敏感元件，使其免受静电放电（ESD）、电快速瞬变（EFT）和雷击引起的过电压影响。该器件的独特设计集成了一个浪涌额定线路和四条数据线。低电容转向二极管和一个TVS二极管封装在一个单一封装中。低电容阵列配置使用户能够保护四条高速数据或传输线路。接触放电：±30kV 空气放电：±30kV
- 品牌名称
- Brightking(君耀电子)
- 商品型号
- UCT26A05L05-HP1
- 商品编号
- C729834
- 商品封装
- SOT-23-6L
- 包装方式
- 编带
- 商品毛重
- 0.039克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 25V | |
| 峰值脉冲电流(Ipp) | 12A@8/20us | |
| 击穿电压 | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 四路 | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 1.5pF |
商品概述
UCT26A05L05-HP1是浪涌额定二极管阵列，旨在保护高速数据接口。它专为保护连接到数据和传输线路的敏感元件而设计，使其免受静电放电（ESD）、电快速瞬变（EFT）和雷击引起的过电压影响。 该器件的独特设计集成了一个浪涌额定二极管和四条数据线。在单个封装中包含低电容转向二极管和一个TVS二极管。低电容阵列配置使用户能够保护四条高速数据或传输线路。
商品特性
- 符合IEC61000-4-2标准，30KV空气放电、30KV接触放电
- 保护四条高速数据线和一条电源线
- 浪涌额定、低电容二极管阵列
- 工作电压：5V
- 低泄漏电流
- 低钳位电压
- 固态硅雪崩技术
- 符合RoHS标准
- 阻燃等级UL 94V-0
- 符合J-STD-020标准的MSL 1级

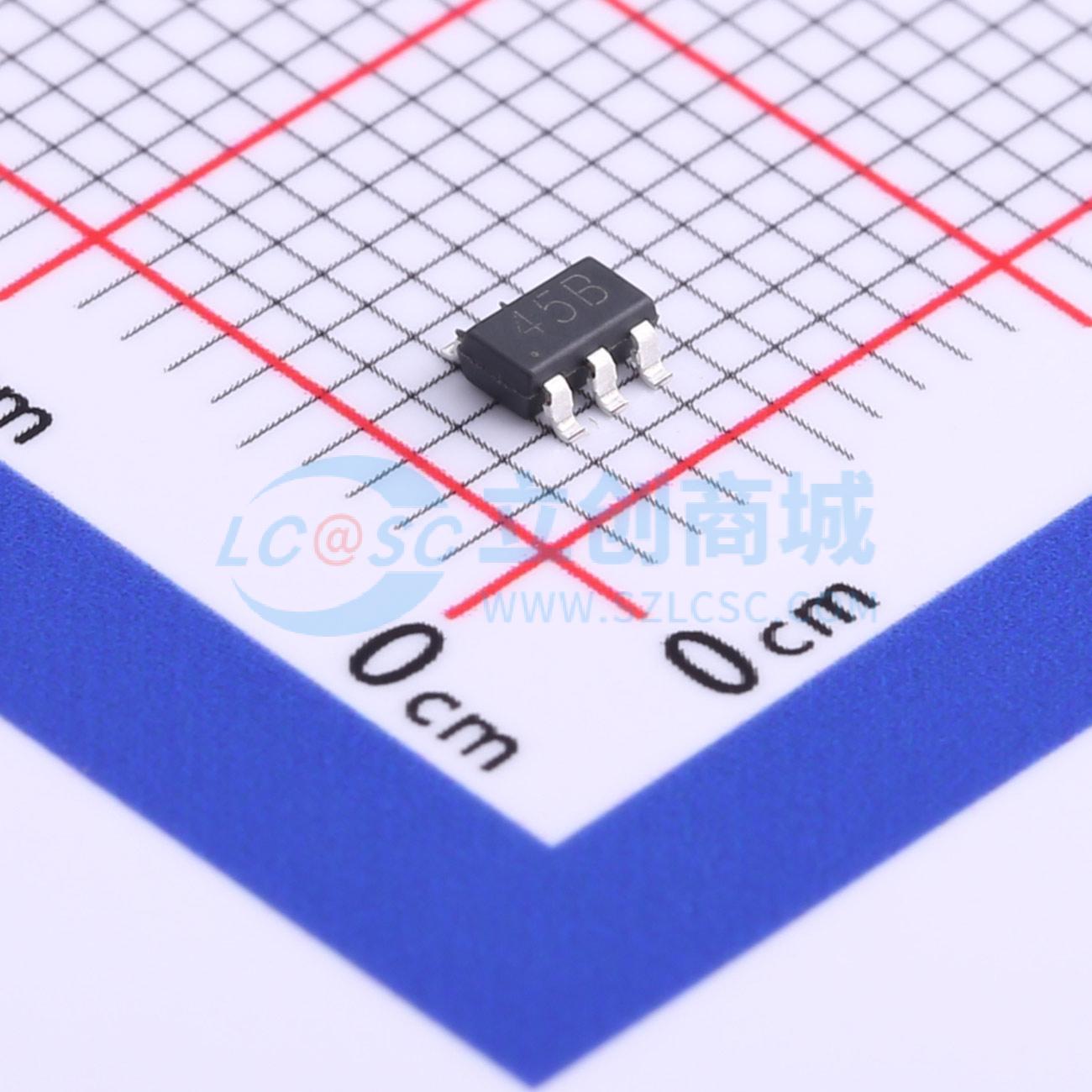

- 标记：45B
- 接触放电：±30kV
- 空气放电：±30kV
应用领域
- USB电源和数据线保护
- 10/100/1000以太网
- 视频线路保护
- I²C总线保护
- 广域网/局域网设备
- ISDN S/T接口
- 微控制器输入保护
- 便携式电子设备
