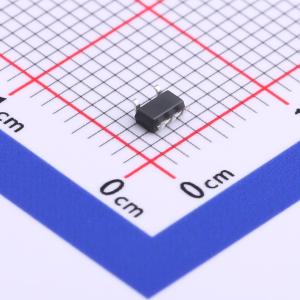

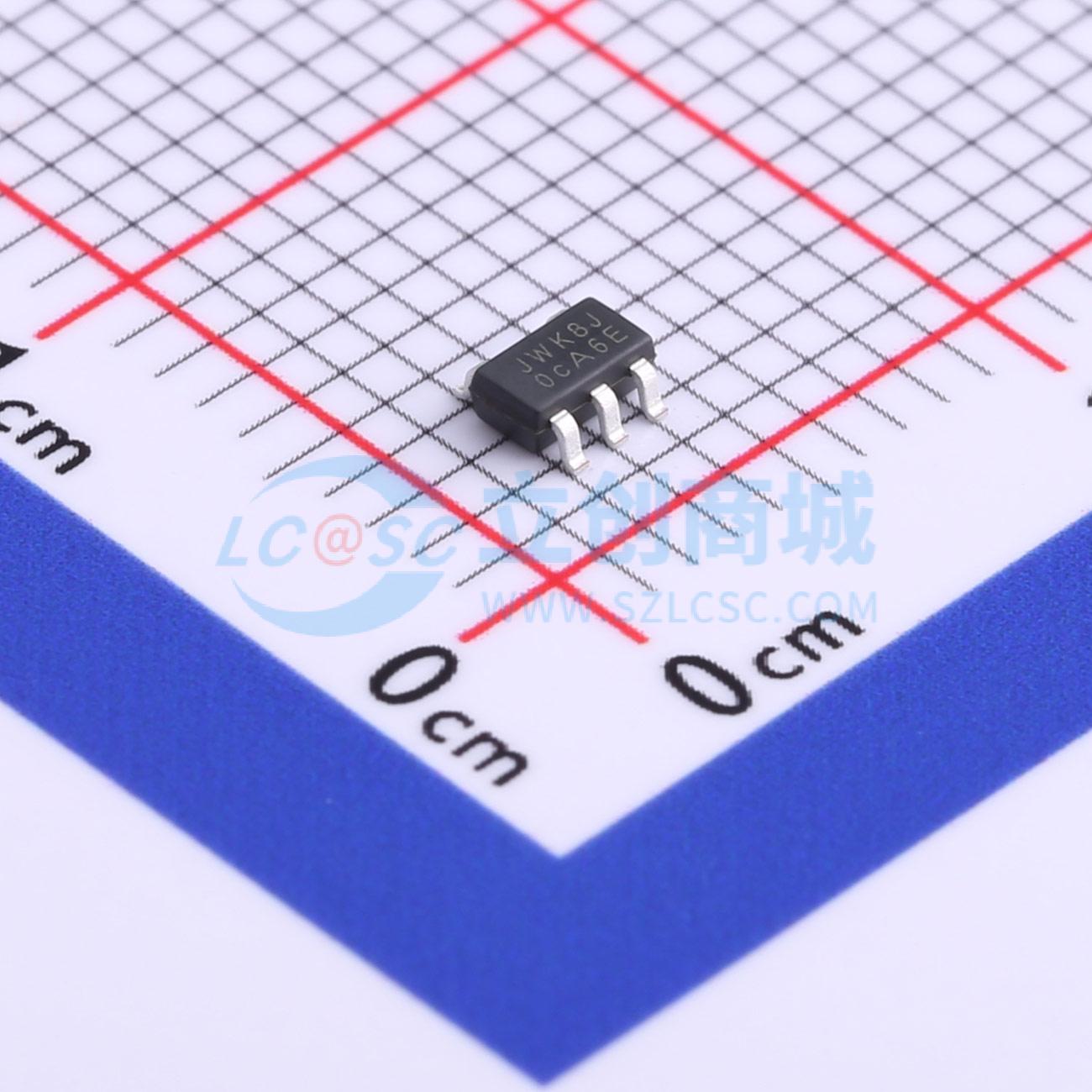

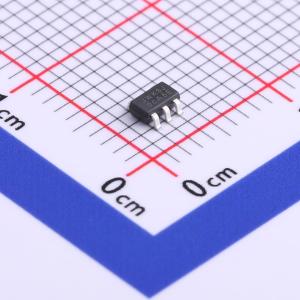

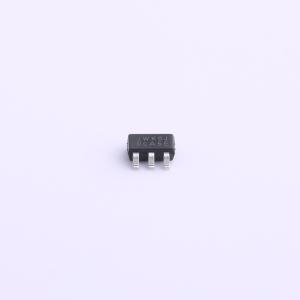

JW5250SSOTA#TRPBF
1A输出电流，6V输入，1.5MHz开关频率同步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- JW5250S是一款电流模式单片同步降压转换器,输入电压范围为2.5V至6.0V,最大输出电流为1A,开关频率为1.5MHz,静态电流为50uA。内部集成了P-Channel和N-Channel MOSFET,具有软启动、输入欠压锁定、热插拔保护、短路保护和热保护等功能。适用于5V或3.3V负载点转换、机顶盒、电信/网络系统、存储设备和GPU/DDR电源供应。
- 品牌名称
- Joulwatt(杰华特)
- 商品型号
- JW5250SSOTA#TRPBF
- 商品编号
- C729472
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.049克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.5V~6V | |
| 输出电压 | 600mV~6V | |
| 输出电流 | 1A | |
| 开关频率 | 1.5MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 50uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
JW5250S是一款电流模式单片降压开关稳压器。其工作输入电压范围为2.5V至6.0V，能够提供1A的连续输出电流，并集成了P沟道和N沟道MOSFET。内部同步功率开关提供了高效率。在轻负载下，稳压器以低频运行以保持高效率和低输出纹波。
JW5250S通过打嗝式输出短路保护、FB短路保护、启动电流失控保护、输入欠压锁定及热插拔功能、以及过热保护来保证稳健性。
JW5250S采用5引脚SOT23-5和SOT563封装，提供了一个紧凑的解决方案，所需外部元件极少。
商品特性
- 2.5V 至 6.0V 工作输入范围
- 最高 1A 输出电流
- 最高 94% 峰值效率
- 内置软启动
- 1.5MHz 开关频率
- 输入欠压锁定
- 热插拔保护
- 短路保护
- 热保护
- 提供 SOT23-5/SOT563 封装
应用领域
- 5V 或 3.3V 负载点转换
- 机顶盒
- 电信/网络系统
- 存储设备
- GPU/DDR 电源供应
