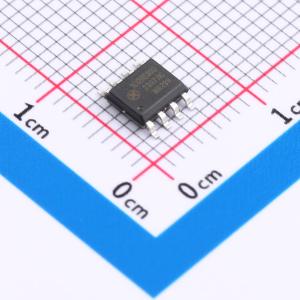

温馨提醒：图片仅供参考，商品以实物为准
π120E30Q
增强型ESD，3.0 kV rms/5.0 kV rms 200Mbps双通道数字隔离器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 标准数字隔离器
- 品牌名称
- 2Pai Semi(荣湃)
- 商品型号
- π120E30Q
- 商品编号
- C6807871
- 商品封装
- NBSOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.133333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字隔离器 | |
| 正向通道数 | 2 | |
| 反向通道数 | 0 | |
| 最大数据速率 | 200Mbps | |
| 隔离电压(Vrms) | 3000 |
| 属性 | 参数值 | |
|---|---|---|
| CMTI(kV/us) | 75kV/us | |
| 工作温度 | -40℃~+125℃ | |
| 工作电压(VCCA) | 3V~5.5V | |
| 工作电压(VCCB) | 3V~5.5V |
商品特性
- 超低功耗（1Mbps）：0.58mA/通道
- 高数据速率：200Mbps
- 高共模瞬态抗扰度：II12xx3x：典型75kV/µs，II12xx6x：典型120kV/µs
- 高抗辐射和传导噪声能力
- 低传播延迟：典型9ns
- 隔离电压：II12xx3x：AC 3000Vrms，II12xx6x：AC 5000Vrms
- 高ESD等级：ESDA/JEDEC JS-001-2017人体模型（HBM）±8kV
- 安全和法规认证：UL证书编号：E494497 3000Vrms/5000Vrms，持续1分钟，符合UL 1577标准；CSA组件接受通知5A；VDE证书编号：40053041/40052896；DIN VDE V 0884-11:2017-01 VIORM = ±65V峰值/1200V峰值；CQC认证符合GB4943.1-2011
- 3 V至5.5 V电平转换
- AEC-Q100认证
- 宽温度范围：-40℃至125℃
- 符合RoHS标准，NB SOIC-8，wB SOIC-16封装
应用领域
- 通用型多通道隔离
- 工业现场总线隔离
- 隔离工业自动化系统
- 隔离型开关电源
- 隔离ADC, DAC
- 电机控制
