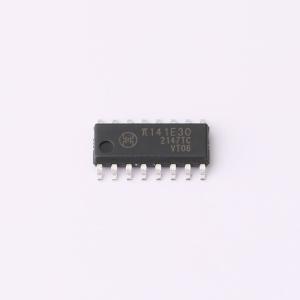

π141E30

π1xxxxx 是 2PaiSemi 数字隔离器产品系列，包含数百种数字隔离器产品。这些隔离组件采用成熟的标准半导体 CMOS 技术和 2PaiSEMI 的 iDivider 技术，具备卓越的性能特点和可靠性，优于光耦器件和其他集成隔离器等替代产品。 智能分压器技术（iDivider 技术）是 2PaiSEMI 发明的新一代数字隔离器技术。它利用电容分压器原理，无需信号调制和解调，直接通过隔离电容传输电压信号。 π1xxxxx 隔离器的数据通道相互独立，有多种配置可供选择，额定耐压为 1.5 kV rms 至 5.0 kV rms，数据速率从直流到 600Mbps。器件两侧的电源电压范围为 3.0 V 至 5.5 V，既与低电压系统兼容，又能实现隔离屏障两侧的电压转换功能。具备故障安全状态，当未施加输入电源时，输出将转换到预设状态。

• 超低功耗（1Mbps）：0.58mA/通道
• 高数据速率：200Mbps
• 高共模瞬态抗扰度：π14xx3x：典型值 75 kV/µs；π14xx6x：典型值 120 kV/µs
• 对辐射和传导噪声具有高鲁棒性
• 低传播延迟：典型值 9 ns
• 隔离电压：π14xx3x：交流 3000Vrms；π14xx6x：交流 5000Vrms
• 高 ESD 等级：ESDA/JEDEC JS - 001 - 2017 人体模型（HBM）±8kV
• 安全和法规认证：UL 证书编号：E494497，根据 UL 1577 标准，1 分钟耐压 3000Vrms/5000Vrms；CSA 组件验收通知 5A；VDE 证书编号：40053041/40052896，DIN VDE V 0884 - 11:2017 - 01，V10RM = 565V 峰值/1200V 峰值；根据 GB4943.1 - 2011 获得 CQC 认证
• 3 V 至 5.5 V 电平转换
• 通过 AEC - Q100 认证
• 宽温度范围：-40℃ 至 125℃
• 符合 RoHS 标准，采用 NB SOIC - 16、WB SOIC - 16 和 SSOP16 封装

• 通用多通道隔离
• 工业现场总线隔离
• 工业自动化系统
• 隔离式开关电源
• 隔离式 ADC、DAC
• 电机控制
