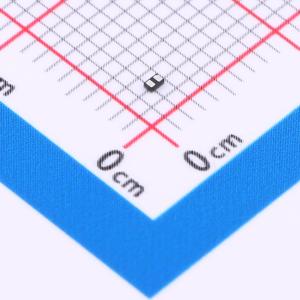

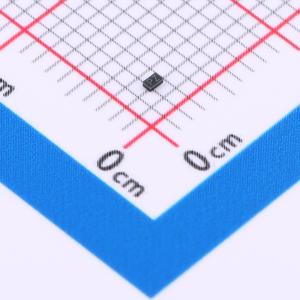

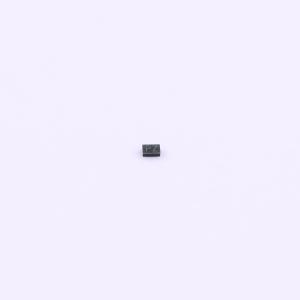

PESDZC2FD5VB
(ESD)静电放电保护器件
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 保护敏感半导体组件免受静电放电 (ESD) 和其他电压引起的瞬态事件的损坏或故障。它们具有大截面积结，可传导高瞬态电流，为电路板级保护提供理想的电气特性，如快速响应时间、低工作电压。它为设计人员提供了在不适合使用阵列的应用中保护一条双向线路的灵活性。
- 品牌名称
- Prisemi(芯导)
- 商品型号
- PESDZC2FD5VB
- 商品编号
- C6807705
- 商品封装
- DFN1006-2
- 包装方式
- 编带
- 商品毛重
- 0.029293克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 10V | |
| 峰值脉冲电流(Ipp) | 8A@8/20us | |
| 峰值脉冲功率(Ppp) | 80W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 8.4V | |
| 反向电流(Ir) | 1uA | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 15pF |
商品概述
PESDZC2FD5VB可保护敏感半导体元件，使其免受静电放电（ESD）及其他电压诱发的瞬态事件造成的损坏或故障。它们具有大截面积结，可传导高瞬态电流，具备适用于电路板级保护的理想电气特性，如快速响应时间、低工作电压。在不适合使用阵列的应用中，它为设计人员提供了保护一条双向线路的灵活性。
商品特性
- 每线80 W峰值脉冲功率（tP = 8 / 20 μs）
- DFN1006 - 2L封装
- 典型响应时间 < 1 ns
- 双向配置
- 高ESD保护能力
- 低钳位电压
- 符合RoHS标准
- 数据线瞬态保护符合IEC 61000 - 4 - 2（ESD）± 25kV（空气放电）、25kV（接触放电）；IEC 61000 - 4 - 5（雷击）8A（8/20us）
应用领域
-智能手机和平板电脑-电视和机顶盒-可穿戴设备-个人数字助理(PDA)
