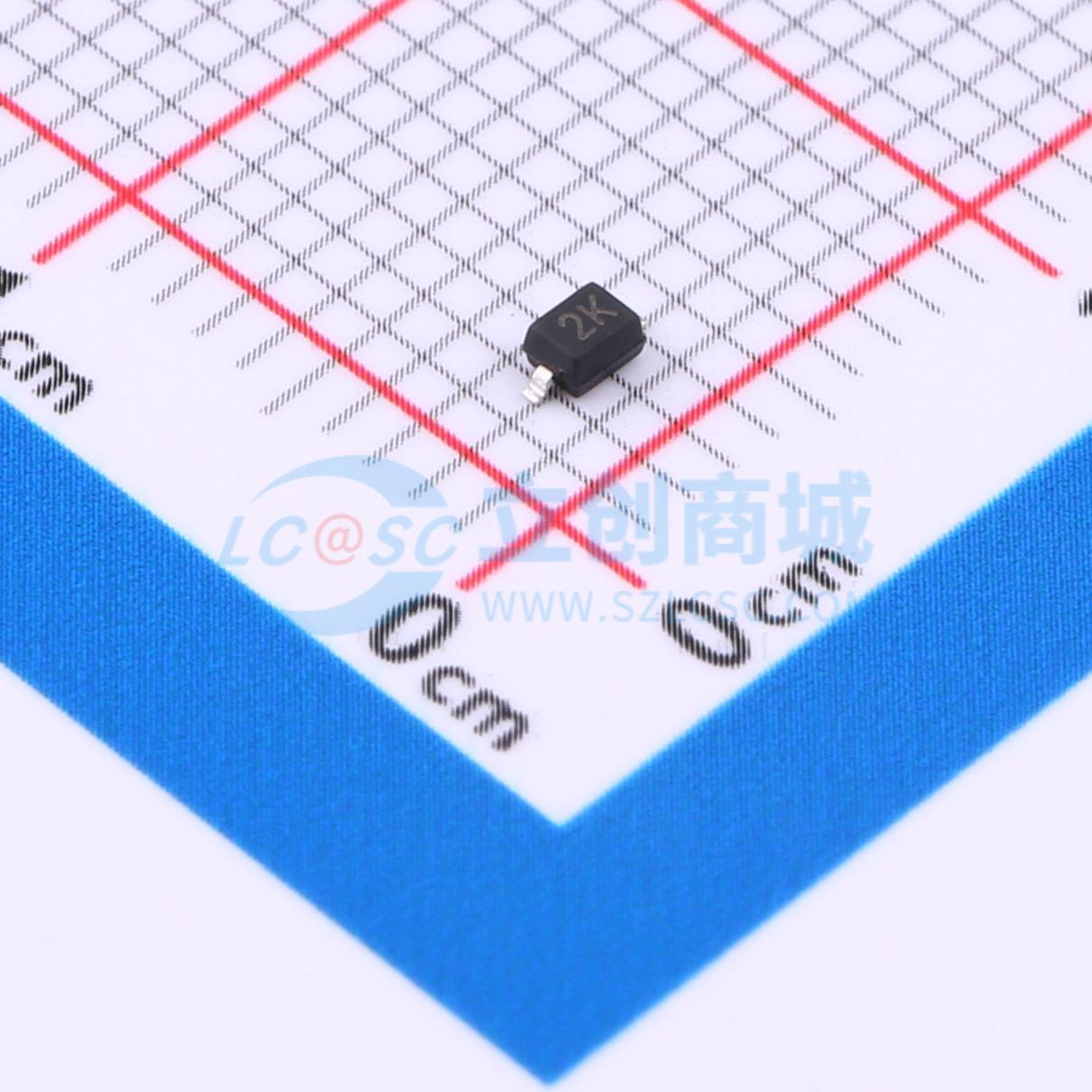

温馨提醒：图片仅供参考，商品以实物为准
PESDNC3D18VB
(ESD)静电放电保护器件
- 描述
- 保护敏感半导体组件免受静电放电 (ESD) 和其他电压引起的瞬态事件的损坏或干扰。具有大截面积结，可传导高瞬态电流，具有快速响应时间、低工作电压等良好的电气特性。使设计人员能够在不适合使用阵列的应用中灵活保护一条双向线路。
- 品牌名称
- Prisemi(芯导)
- 商品型号
- PESDNC3D18VB
- 商品编号
- C6807697
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.052克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 18V | |
| 钳位电压 | 40V；28V | |
| 峰值脉冲功率(Ppp) | 350W@8/20us | |
| 击穿电压 | 20V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 20pF |
商品概述
PESDNC3D18VB可保护敏感半导体元件，使其免受静电放电（ESD）及其他电压感应瞬态事件造成的损坏或故障。它们具有大截面积结，可传导高瞬态电流，具备适用于电路板级保护的电气特性，如快速响应时间、低工作电压。在不适合使用阵列的应用中，它为设计人员提供了保护一条双向线路的灵活性。
商品特性
- 每线350W峰值脉冲功率（tp = 8/20μs）
- SOD-323封装
- 可替代MLV（0805）
- 双向配置
- 保护一个电源或I/O端口
- ESD保护>15 kV
- 低钳位电压
- 符合RoHS标准
- 数据线瞬态保护符合IEC 61000 - 4 - 2（ESD）±30KV（空气）、±30KV（接触）；IEC 61000 - 4 - 4（EFT）40A（5/50ns）
应用领域
-笔记本电脑-手机-数码相机
