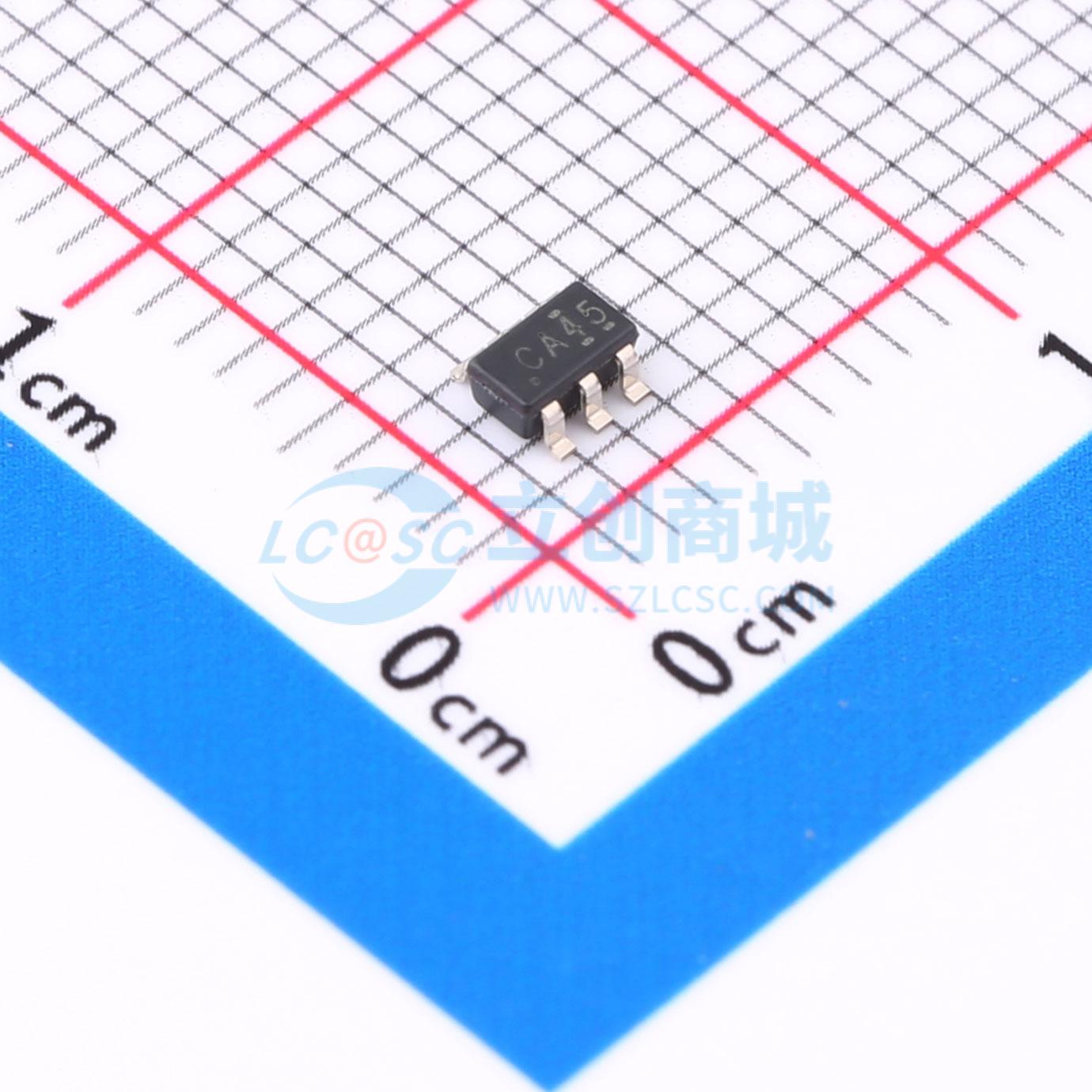

SN74LVC1G374DBVR实物图
  • SN74LVC1G374DBVR商品缩略图
  • SN74LVC1G374DBVR商品缩略图
  • SN74LVC1G374DBVR商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

SN74LVC1G374DBVR

单D型触发器,带三态输出

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
SN74LVC1G374 具有三态输出的单路 D 型触发器
品牌名称
TI(德州仪器)
商品型号
SN74LVC1G374DBVR
商品编号
C76555
商品封装
SOT-23-6​
包装方式
编带
商品毛重
0.057克(g)

商品参数

属性参数值
商品目录触发器
类型D-型
触发沿上升沿
工作电压1.65V~5.5V
时钟频率(fc)175MHz
功能-
元件数1
每个元件位数1
输出类型三态
传播延迟(tpd)4ns@5V,50pF
属性参数值
系列74LVC系列
灌电流(IOL)32mA
拉电流(IOH)32mA
静态电流(Iq)10uA
输入电容3pF
工作温度-40℃~+125℃
同步/异步-
建立时间1.5ns
保持时间1.5ns

商品概述

这是一款带三态输出的单D型触发器,型号为SN74LVC1G374,电源电压VCC工作范围为1.65V~5.5V。在时钟输入的正跳变沿,Q输出会被设置为D输入侧的逻辑电平;带缓冲的输出使能输入可将输出设置为正常逻辑状态(高电平或低电平)或高阻态,处于高阻态时输出不会对总线造成明显负载或驱动,可无需接口或上拉元件直接驱动总线;输出使能不影响触发器内部操作,输出处于高阻态时仍可保留旧数据或输入新数据;为保证上电或下电过程中输出保持高阻态,输出使能端需要通过上拉电阻接VCC;该器件完全支持部分掉电应用,内置Ioff电路可在断电时禁用输出,防止有害反向电流流过器件造成损坏,三态输出专门设计用于驱动高容性或相对低阻抗负载。

商品特性

  • 支持5V VCC工作
  • 输入可承受最高5.5V电压
  • 支持向下电压转换至VCC
  • 3.3V电压下最大传输延迟tpd为4ns
  • 低功耗,最大电源电流Icc为10μA
  • 3.3V电压下输出驱动能力为±24mA
  • Ioff支持热插拨、部分掉电模式与反向驱动保护
  • 闩锁性能超过100mA,符合JESD 78 II类规范
  • ESD防护符合JESD 22标准,人体模型可达2000V,机器模型可达200V,充电器件模型可达1000V
  • 提供多种封装类型可选

应用领域

  • 缓冲寄存器
  • 输入输出端口
  • 双向总线驱动器
  • 工作寄存器
  • 驱动高容性负载
  • 驱动低阻抗负载
