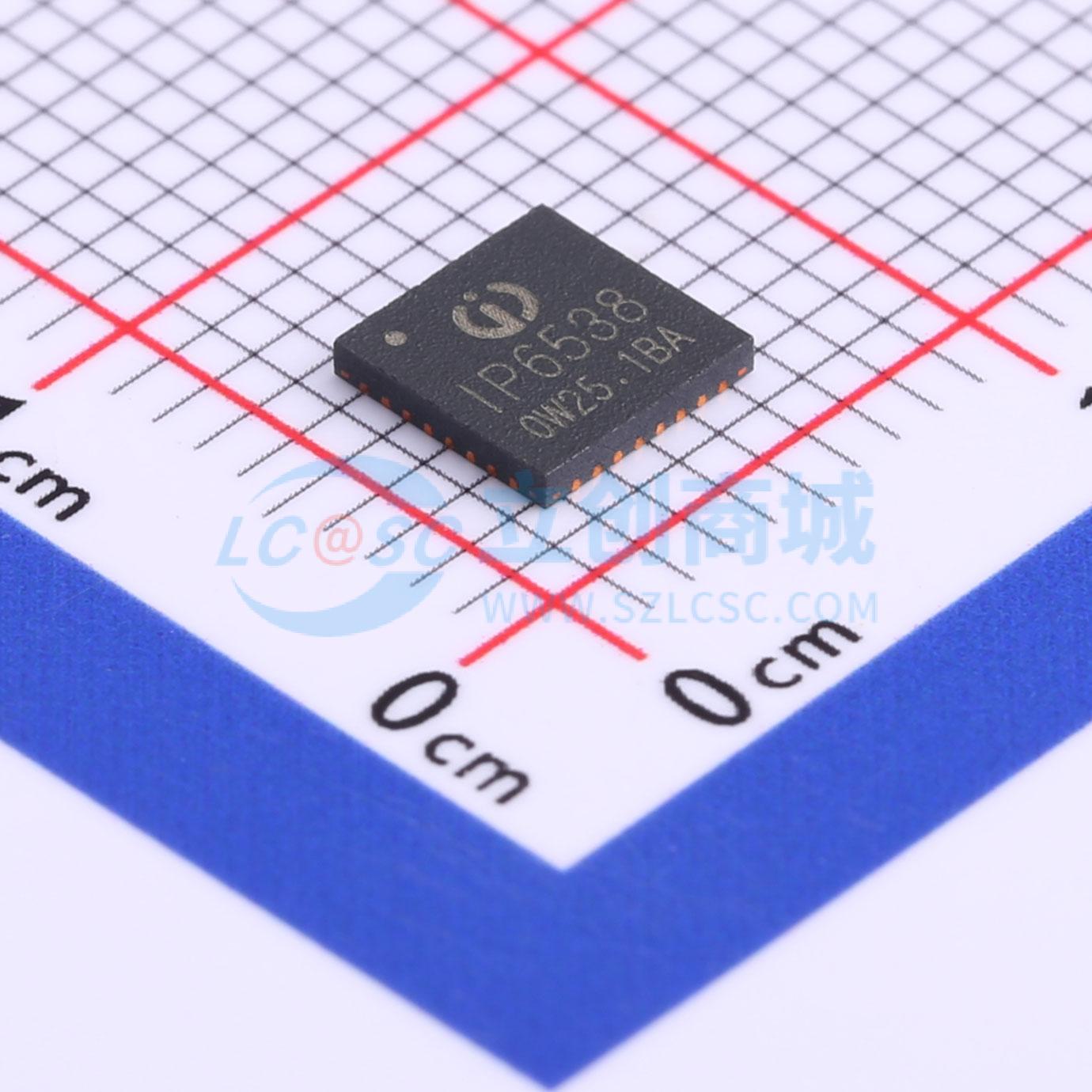

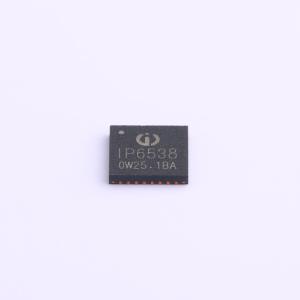

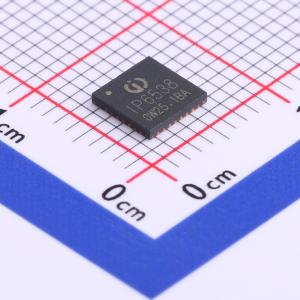

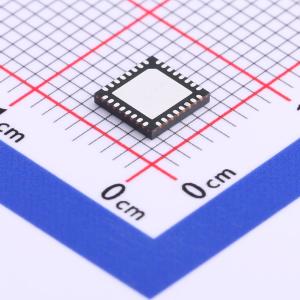

IP6538_AC_AON_NP

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: INJOINIC(英集芯)
商品型号: IP6538_AC_AON_NP
商品编号: C727911
商品封装: QFN-32-EP(5x5)
包装方式: 编带
商品毛重: 0.2克(g)

商品参数

参数完善中

商品概述

IP6538是一款集成同步开关的降压转换器、支持14种输出快充协议、支持Type-C输出和USB PD2.0/PD3.0(PPS)协议的双口输出SOC IC，为车载充电器、快充适配器、智能排插提供完整的解决方案。 IP6538支持双USB Type-C，USB Type-C和USB A，或者双USB A输出，集成双口自动插拔检测功能，单独使用任意一口都可支持快充输出，当双口同时使用时，双口都输出5V，总功率5V/4.8A。 IP6538内置功率MOS，输入电压范围是8.2V到32V，输出电压范围是3V到20V，最大能提供45W的输出功率，能够根据识别到的快充协议自动调整输出电压和电流。IP6538输出5V/3A，板端转换效率高至96.5%。 IP6538的输出具有CV/CC特性，当输出电流小于设定值，输出CV模式，输出电压恒定；当输出电流大于设定值，输出CC模式，输出电压降低。 IP6538的输出电压带有线补功能，输出电流增大后会相应提高输出电压，用以补偿连接线阻抗引起的电压下降。 IP6538具有软启动功能，可以防止启动时的冲击电流影响输入电源的稳定。 IP6538有多种保护功能，具有输入过压、欠压保护，输出过流、过压、欠压、短路保护等功能 IP6538采用5*5mm QFN32封装。

商品特性

内置功率MOS输入工作电压范围：8.2V到32V
输出电压范围：3V到20V，根据快充协议自动调整输出电压
有线补功能，50mV/A
输出具有CV/CC特性（输出电流小于设定值，输出CV模式；输出电流大于设定值，输出CC模式）
VIN = 12V，VOUT = 5V/3A，板端转换效率为96.5%
支持双USB Type-C输出
支持USB Type-C和USB A输出
支持双USB A输出
任意一个输出口都支持快充
双口自动插拔检测功能
支持Type-C输出接口和USB PD协议
支持5V、9V、12V、15V、20V电压输出
支持PD2.0/PD3.0(PPS)输出协议
PPS支持3.3V~21V，20mV/step电压输出
支持2个Type-C PD口输出
支持2个BC1.2、Apple、三星协议
支持2个高通QC2.0和QC3.0
支持2个MTK PE+1.1和MTK PE+2.0
支持2个华为快充协议FCP
支持2个华为快充协议SCP
支持2个三星快充协议AFC
支持2个展讯快充协议SFCP
支持2个OPPO快充协议VOOC
输入过压、输入欠压、输出短路、输出过流保护和过温保护
DP/DM/CC过压保护
DP/DM/CC PIN耐压30V
ESD 4KV，直流耐压40V

应用领域

车载充电器
快充适配器
智能排插
