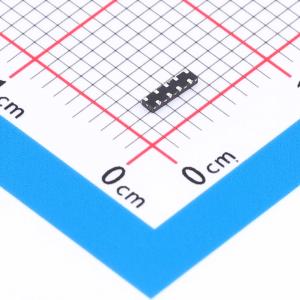

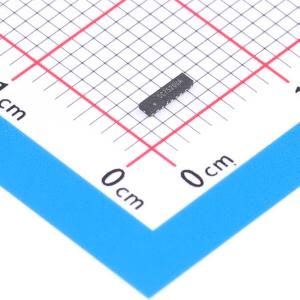

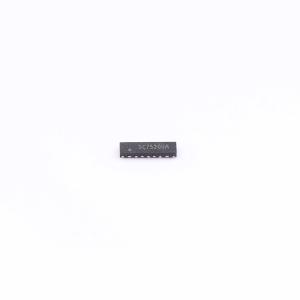

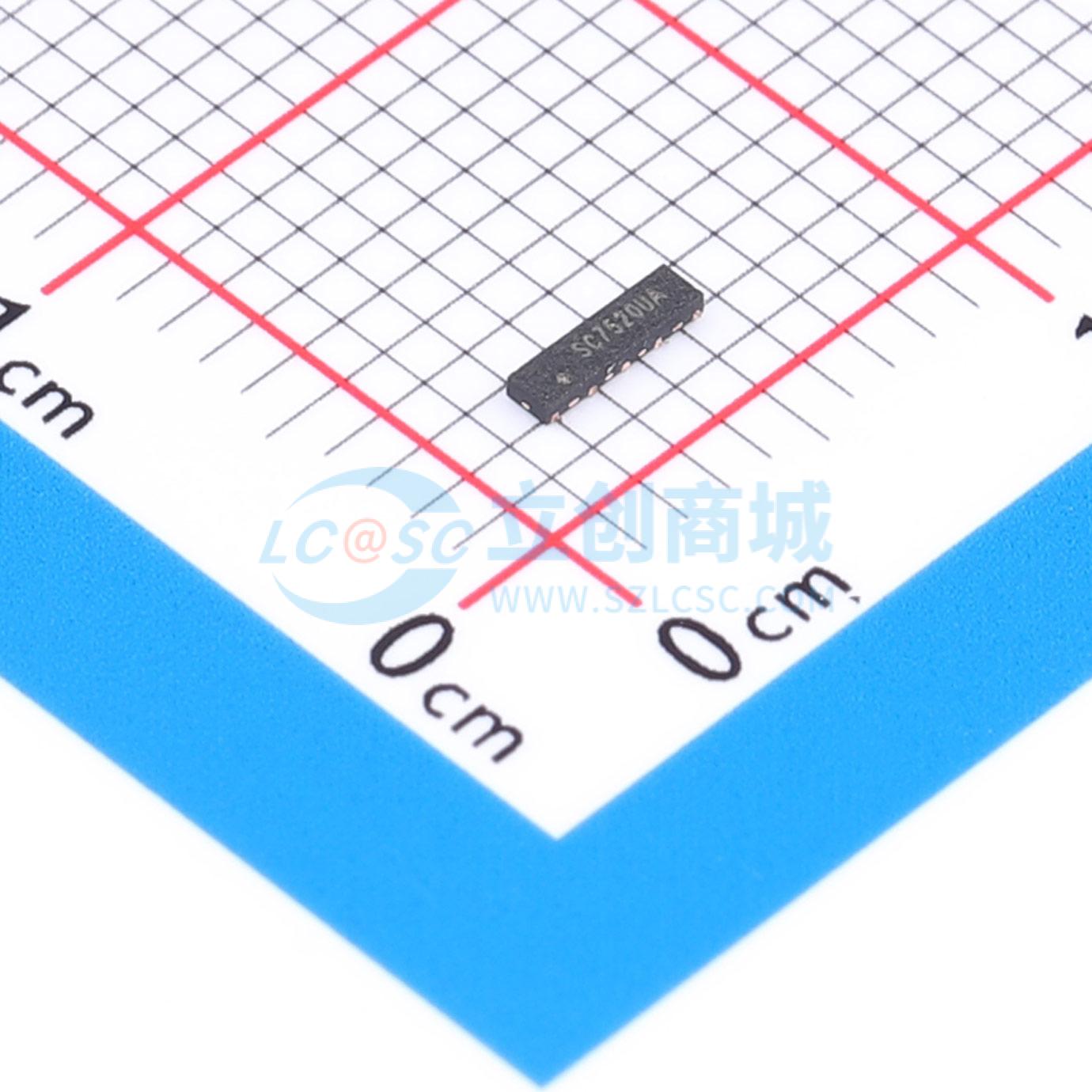

SC7520-08UTG
SC7520-08UTG
- 品牌名称
- Littelfuse(美国力特)
- 商品型号
- SC7520-08UTG
- 商品编号
- C6801951
- 商品封装
- UDFN-9(1x3.8)
- 包装方式
- 编带
- 商品毛重
- 0.065697克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 6.5V | |
| 类型 | TVS |
商品概述
SC7520-08UTG包含八个通道的超低电容、高等级ESD保护二极管，用于保护USB 3.1、DisplayPort和e-SATA等高数据速率接口。其典型电容为0.32pF，有助于确保信号完整性。该坚固的器件能够安全吸收IEC 61000-4-2国际标准规定的最高等级（4级，±8kV接触放电）的重复性ESD冲击，且性能不会下降，还能安全耗散6A的8/20μs浪涌电流（IEC 61000-4-5第2版）。
商品特性
- ESD，IEC 61000-4-2，±12kV接触放电，±75kV空气放电
- EFT，IEC 61000-4-4，40A（5/50ns）
- 最大浪涌耐受能力，IEC 61000 - 4-5第2版，6A（tp=8/20μs）
- 1.5V下典型电容低至0.32pF
- 3.3V下典型漏电流低至0.02μA
- 低工作电压和钳位电压
- 无卤、无铅，符合RoHS标准
- 湿度敏感度等级（MSL -1）
应用领域
- V-By-One
- 嵌入式DisplayPort
- USB 2.0/3.0/3.1端口
- 平板显示器
