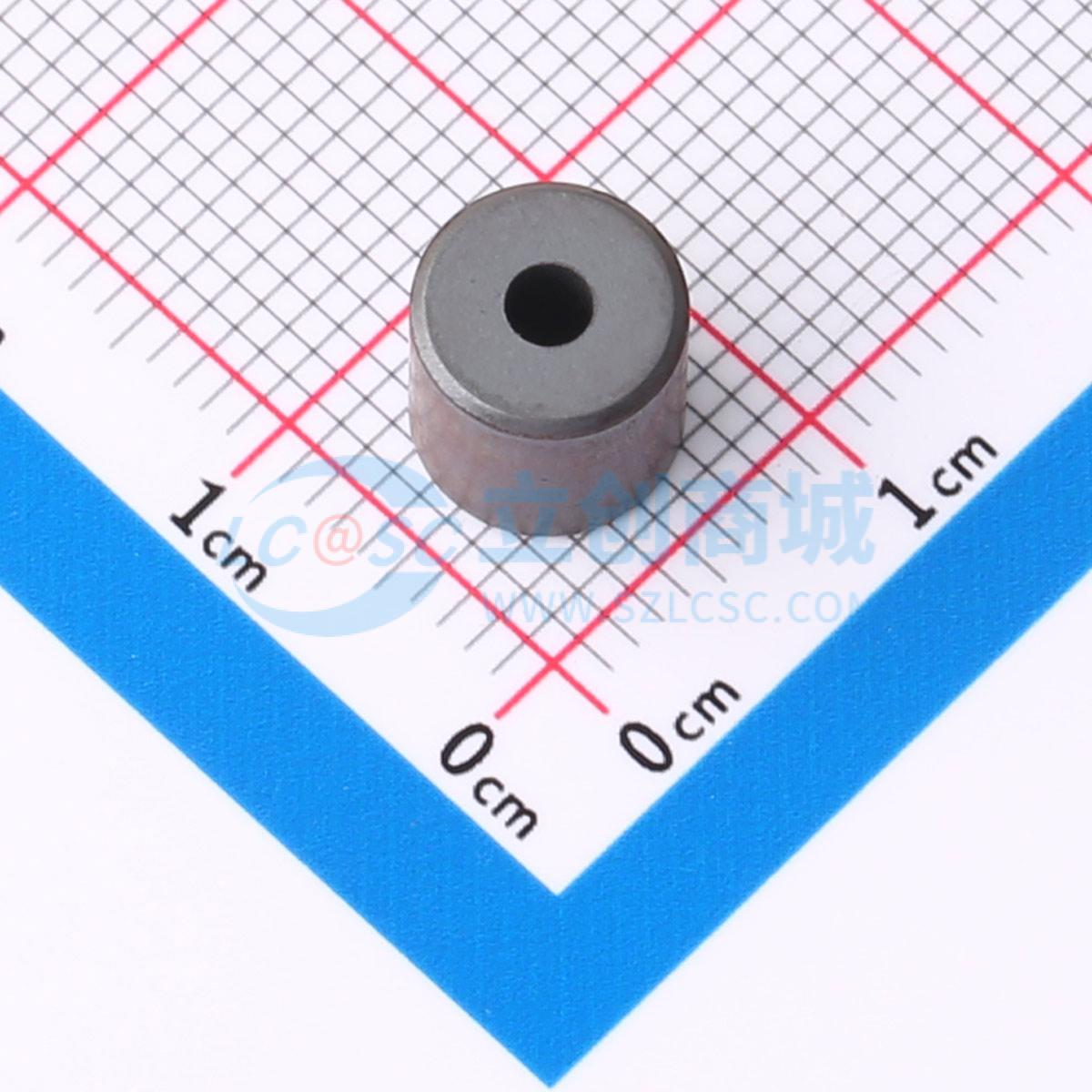

2643000801

Fair-Rite 提供广泛的铁氧体 EMI 抑制磁珠选择，并保证最小阻抗规格。部件编号以“1”结尾的磁珠未经倒角处理。经倒角处理以消除尖锐边缘的部件，其部件编号以“2”结尾。根据要求，磁珠可提供聚对二甲苯涂层。聚对二甲苯涂层部件的编号以“4”结尾。最小涂层厚度为 0.005mm。H (Oe) 列给出了每个磁珠在 1 匝和 1 安培直流电流下的计算直流偏置磁场强度。应用中的实际直流 H 场是该“H”值乘以实际的 NI 乘积。抑制磁珠仅对阻抗进行控制。所列阻抗值为典型值。最小阻抗值在标有 + 的频率下指定。保证的最小阻抗为所列典型阻抗减去 20%。73 和 43 材料磁珠的单匝阻抗测试在 4193A 矢量阻抗分析仪上进行。61 材料磁珠在 4191A 射频阻抗分析仪上进行测试。磁珠使用尽可能短的导线长度进行测试。所有列出的 EMI 抑制磁珠的性能曲线均收录在 Fair-Rite 产品光盘中。对于更大的抑制磁芯，请参阅第 70-74 页的“圆形电缆 EMI 抑制磁芯”部分。对于此处未列出的任何 EMI 抑制磁珠需求，请随时联系客户服务部门了解供货情况和价格。“Shield Bead Kit”包含这些磁珠的选型。部件编号说明：前两位数字 = 产品类别，第三和第四位数字 = 材料等级，最后一位数字 1 = 未经倒角，2 = 经倒角，4 = 聚对二甲苯涂层。
