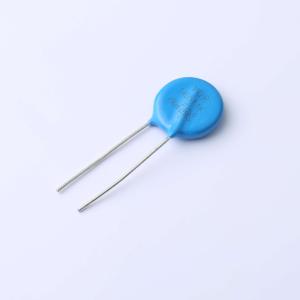

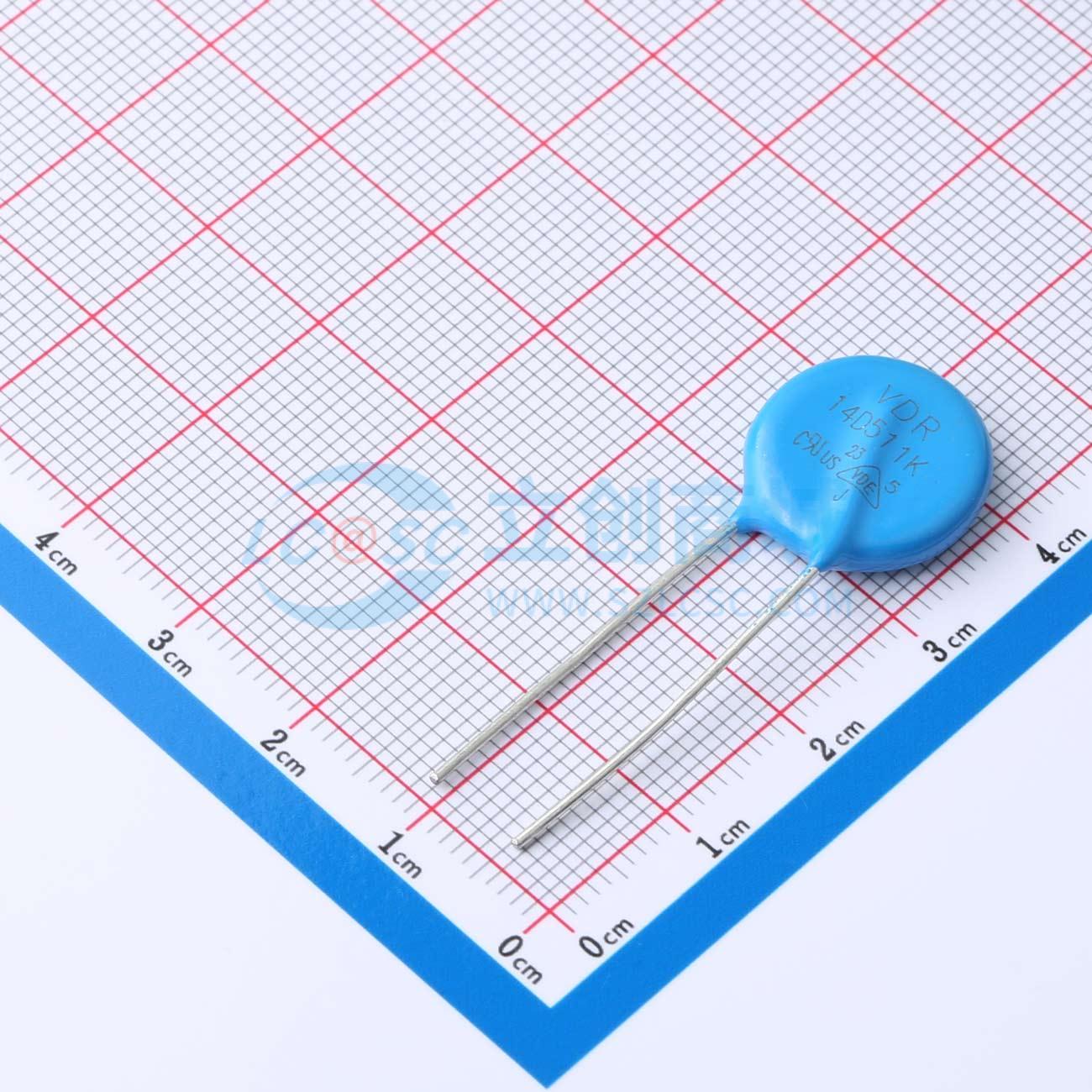

VDR-14D511KJ
高焦尔14D,6000A,510V±10%,F7.5
- 品牌名称
- VDR(嵩隆)
- 商品型号
- VDR-14D511KJ
- 商品编号
- C6793768
- 商品封装
- DIP
- 包装方式
- 袋装
- 商品毛重
- 2.6846克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 压敏电阻 | |
| 压敏电压 | 510V | |
| 钳位电压 | 845V | |
| 工作电压(DC) | 415V |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压(AC) | 320V | |
| 能量 | 180J | |
| 静态电容 | 390pF@1kHz | |
| 脚间距 | 7.5mm |
商品概述
VDR压敏电阻是一种用于过压保护的电子元件，其核心采用氧化锌陶瓷材料，表现出显著的非线性电压-电流特性。该元件在正常工作电压下呈现高阻抗状态，漏电流极小；当遭遇超过其阈值（压敏电压）的瞬态过电压时，其阻抗会急剧下降，从而将过电压钳位在一个安全水平，并泄放巨大的浪涌能量，以保护后续电路。其性能受温度影响，当工作温度超过125℃时，其最大连续工作电压、最大浪涌电流和最大能量承受能力需按降额曲线进行降额处理。焊接时，建议遵循特定的温度曲线，例如升温速率控制在1~3℃/秒，峰值温度后的冷却速率最大不超过5℃/秒。产品型号编码规则包含了品牌标识、外形尺寸（如直径5.0mm、7.0mm等）、形状（圆片D或方形S）、压敏电压值（如22V、470V、1000V）、电压公差（K代表±10%，L代表±15%）以及引脚配置类型（如直脚、弯脚等）。
