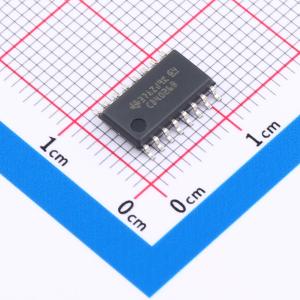

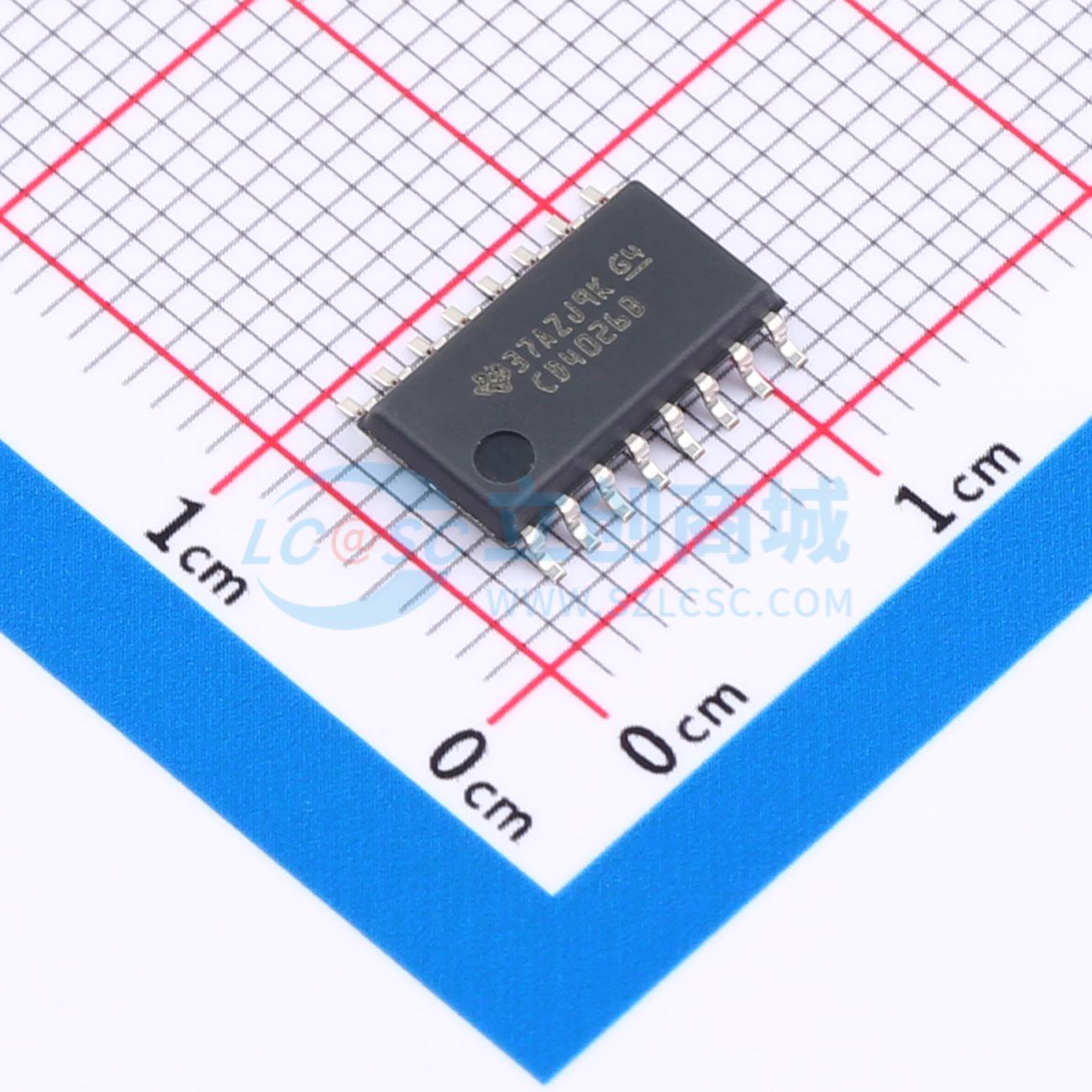

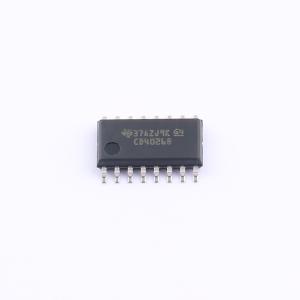

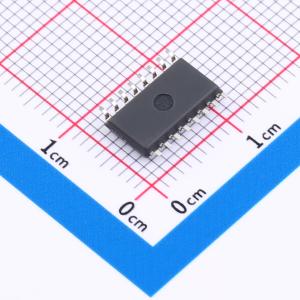

温馨提醒：图片仅供参考，商品以实物为准

CD4026BNSR

CMOS 十进制计数器/分频器，带解码 7 段显示输出

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: CD4026B 具有解码 7 段显示输出和显示启用的 CMOS 十进制计数器/除法器
品牌名称: TI(德州仪器)
商品型号: CD4026BNSR
商品编号: C727901
商品封装: SO-16
包装方式: 编带
商品毛重: 0.34克(g)

商品参数

商品概述

CD4026B、CD4033B是带解码7段显示输出的高压型CMOS十进制计数器分频器，额定电压20V。两款器件均包含1个5级约翰逊十进制计数器和1个输出解码器，可将约翰逊码转换为7段解码输出，用于驱动数字显示的单级，在要求低功耗或较少封装数量的显示应用中优势明显。两款器件共有输入为时钟、复位、时钟禁止，共有输出为进位输出以及七个解码输出a、b、c、d、e、f、g；CD4026B额外增加显示使能输入、显示使能输出和非门控C段输出，CD4033B特有纹波消隐输入、灯测试输入和纹波消隐输出。高复位信号可将计数器清零，时钟禁止信号为低电平时，计数器在时钟信号正跳变时计数加1，时钟禁止信号为高电平时禁止计数，保持时钟线为高时，时钟禁止信号可作为负沿时钟使用。约翰逊计数器带有防锁门控，可保证正确计数序列，进位输出信号每10个时钟输入周期完成一个循环，可直接为多十进制计数链中的后续十进制级提供时钟。七个解码输出点亮对应段以表示0到9的十进制数字，CD4033B的7段输出选中时为高电平，CD4026B仅当显示使能输入为高时输出才为高。

商品特性

计数器与7段解码集成于单个封装
可轻松与各类7段显示接口连接
全静态计数器工作，VDD=10V时典型工作频率范围为DC至6MHz
适合低功耗显示应用
CD4026B带有显示使能输入输出与非门控C段输出，显示使能输入为低时可强制所有解码输出为低，仅在需要时激活显示，可大幅降低功耗，便于实现显示字符多路复用，进位输出和非门控C段信号不受显示使能门控，可满足特定分频功能需求
CD4033B支持多位十进制无效零自动纹波消隐，可得到易读的符合常规书写习惯的显示效果，大幅节省显示功耗，带有灯测试输入，可便捷检查显示故障
20V下对静态电流进行100%测试
输出特性标准化、对称
支持5V、10V、15V参数额定值
时钟输入为施密特触发结构
采用16引脚双列封装
符合B系列CMOS器件的标准规范要求
直流电源电压范围为-0.5V至+20V（电压相对于VSS端）
所有输入的输入电压范围为-0.5V至VDD+0.5V
任一输入的直流输入电流范围为±10mA
工作温度范围为-55℃至+125℃
存储温度范围为-65℃至+150℃
焊接时引脚最高温度为+265℃，持续时间最长10s

应用领域

十进制计数7段十进制显示
频率分频7段十进制显示
时钟、手表、定时器，例如÷60÷60÷12计数显示
测量仪表的计数显示驱动

	属性	参数值
	商品目录	计数器/分频器
	逻辑类型	十进制计数器
	分辨率(位)	-
	系列	CD4000
	计时方向	-
	工作电压	3V~18V
	元件数	-
	触发沿	上升沿

	属性	参数值
	复位方式	异步
	计时方式	同步
	计数速率	6MHz
	传播延迟(tpd)	100ns
	耗散功率(Pd)	500mW
	工作温度	-55℃~+125℃
	功能特性	静态运行；复位功能
