产品特点 FEATURES

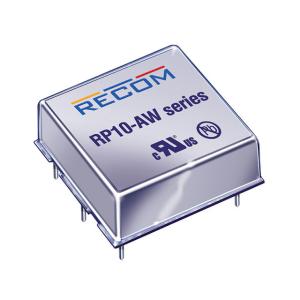

1RP10-2405DAW/N是一款高性能的隔离模块，具有以下特点：
2- **宽输入电压范围**：支持9V至36V的输入电压，适应多种电源环境。
3- **双输出设计**：提供±5V的双输出电压，最大输出电流各为1A，满足多样化的电源需求。
4- **高隔离电压**：具备1.6kV的隔离电压，确保电气安全和系统稳定性。
5- **高效能**：最高效率可达87%，减少能量损耗，提升系统效率。
6- **全面保护功能**：集成短路保护（SCP）、过流保护（OCP）、过压保护（OVP）和欠压锁定（UVLO），保障设备安全运行。
7- **远程开关控制**：支持远程开/关功能，灵活控制电源状态。
8- **紧凑尺寸**：采用6-DIP模块封装，尺寸仅为25.4mm x 25.4mm x 9.9mm，节省电路板空间。
9- **高可靠性**：符合UL60950-1认证，确保产品在商业应用中的安全性。
10- **环境适应性强**：工作温度范围为-40°C至81°C，适用于各种严苛环境。
11- **低纹波噪声**：提供低纹波和噪声性能，确保输出电压的稳定性和纯净度。
使用场景 APPLICATIONS
1RP10-2405DAW/N广泛应用于需要可靠电源解决方案的工业和电子领域，具体使用场景包括：
2- **工业自动化**：在PLC、传感器和执行器等设备中提供稳定的电源支持。
3- **通信设备**：为路由器、交换机和其他网络设备供电，确保数据传输的稳定性。
4- **医疗设备**：在监护仪、诊断设备等医疗仪器中，提供安全隔离的电源。
5- **测试与测量仪器**：为示波器、万用表等精密仪器提供精确的电源。
6- **消费电子产品**：在高端音响、显示器等产品中，保证高质量的电源供应。
7该模块特别适合于板载空间有限且对电源性能有高要求的应用，其高效的转换率和全面的保护功能，能够有效解决复杂电子系统中的电源问题，确保设备的长期稳定运行。
注意事项 PRECAUTIONS
1在使用RP10-2405DAW/N时，需注意以下事项以确保安全和最佳性能：
2- **安装要求**：建议采用标准的通孔安装方式，确保模块稳固并保持良好的散热效果。
3- **输入电源**：必须使用适当的输入电源，并在输入端加装保险丝，推荐使用T2A慢熔断型保险丝。
4- **输出负载**：避免长时间超载运行，最大输出电流不应超过1A。
5- **环境条件**：在极端温度条件下使用时，需考虑散热措施，确保模块表面温度不超过105°C。
6- **电磁兼容性**：为了满足EN55032标准，建议在输入端添加外部滤波电容，如Nippon chemi-con KY系列220µF/100V电容。
7- **控制逻辑**：正确配置CTRL引脚的逻辑电平，避免误操作导致的异常状态。
8- **维护保养**：定期检查模块的连接和工作状态，及时发现并处理潜在问题。
9- **存储条件**：在非使用状态下，应存放在干燥通风的地方，避免高温和潮湿环境影响模块性能。
10遵循以上注意事项，可以有效延长模块的使用寿命，确保其在各种应用场景下的稳定性和可靠性。
