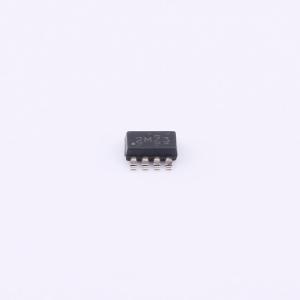

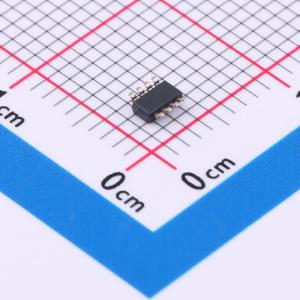

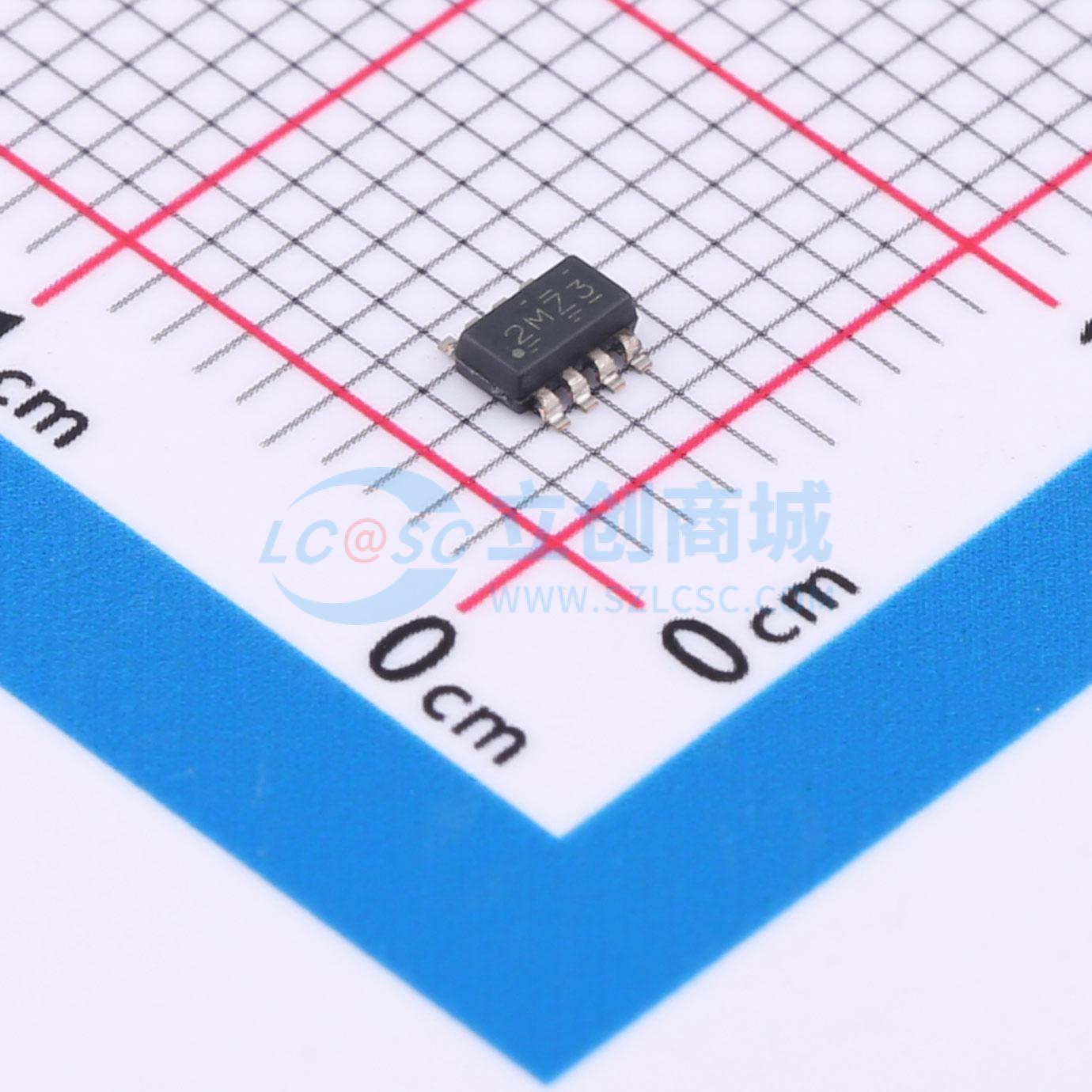

OPA2186DDFR
OPAx186精密、轨到轨输入和输出、24V、零漂移运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- OPA2186 具有轨到轨输入和输出的双路 24V、90μA、5μV 失调电压零温漂运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA2186DDFR
- 商品编号
- C6770751
- 商品封装
- SOT-23-8
- 包装方式
- 编带
- 商品毛重
- 0.02克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 最大电源宽度(Vdd-Vss) | 24V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 750kHz | |
| 输入失调电压(Vos) | 10uV | |
| 输入失调电压温漂(Vos TC) | 40nV/℃ | |
| 压摆率(SR) | 350V/ms | |
| 输入偏置电流(Ib) | 55pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 1.25nA | |
| 输入电压噪声密度(eN) | 40nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 120dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 130uA | |
| 输出电流 | 20mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 4.5V~24V | |
| 双电源电压(Vee~Vcc) | -2.25V~12V |
商品概述
OPA186、OPA2186 和 OPA4186 (OPAx186) 是低功耗、24V、轨到轨输入和输出、零漂移运算放大器。这些运算放大器具有仅 10μV 的失调电压（最大值）和 0.04μV/°C 的失调电压温漂（最大值），非常适合精密仪表、信号测量和有源滤波应用。 低静态电流消耗 (90μA) 使 OPAx186 成为功率敏感型应用（例如电池供电仪表和便携式系统）的上佳选择。 此外，高共模架构以及低失调电压可实现正电源轨的高侧电流分流监控。这些器件还在运输、装卸和组装期间提供强大的 ESD 保护。
商品特性
- 高精度：
- 失调漂移：0.01μV/°C
- 低失调电压：1μV
- 低静态电流：90μA
- 出色的动态性能：
- 增益带宽：750kHz
- 压摆率：0.35V/μs
- 强大设计：
- RFI/EMI 滤波输入
- 轨到轨输入/输出
- 电源电压范围：4.5V 至 24V
- 温度：-40°C 至 +125°C
应用领域
- PC PSU 和游戏机单元
- 商用直流/直流
- 流量发送器
- 压力变送器
- 商用电池充电器
- 电表
