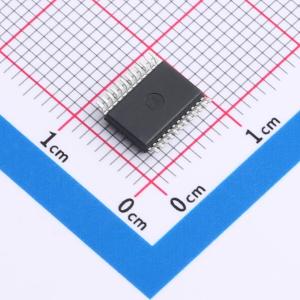

CS5463K-ISZR

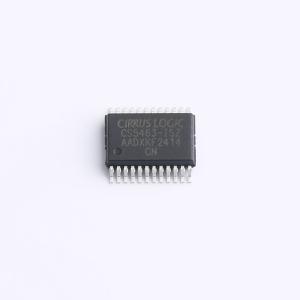

CS5463K-ISZR
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CS5463是一款集成式功率测量设备，在单芯片上集成了两个ΔΣ模数转换器、功率计算引擎、电能-频率转换器和一个串行接口。它旨在精确测量瞬时电流和电压，并计算单相、二线或三线电力计量应用中的均方根电压（VRMS）、均方根电流（IRMS）、瞬时功率、视在功率、有功功率和无功功率。CS5463经过优化，可与用于电流测量的分流电阻器或电流互感器，以及用于电压测量的电阻分压器或电压互感器相连接
- 品牌名称
- Cirrus Logic(凌云)
- 商品型号
- CS5463K-ISZR
- 商品编号
- C6768616
- 商品封装
- SSOP-24
- 包装方式
- 编带
- 商品毛重
- 0.378克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电能计量芯片 | |
| 表计类型 | 单相电量芯片 | |
| 通道数 | 2 | |
| 精度 | 0.1% | |
| 工作电压 | 3.135V~5.25V | |
| 动态范围 | 1000:1 |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | SPI | |
| 工作电流 | 2.9mA | |
| 工作温度 | -40℃~+85℃ | |
| 基准电压值 | 2.5V | |
| 基准电压源温漂 | 25ppm/℃ | |
| 时钟频率(fc) | 4.096MHz |
商品概述
CS5463是一款集成式功率测量设备，在单芯片上集成了两个ΔΣ模数转换器、功率计算引擎、电能-频率转换器和一个串行接口。它旨在精确测量瞬时电流和电压，并计算单相、2线或3线功率计量应用中的VRMS、IRMS、瞬时功率、视在功率、有功功率和无功功率。 CS5463经过优化，可与用于电流测量的分流电阻器或电流互感器，以及用于电压测量的电阻分压器或电压互感器接口。 CS5463具有一个用于与处理器通信的双向串行接口和一个可编程的电能-脉冲输出功能。其他特性包括便于系统级校准的片上功能、温度传感器、电压骤降检测和相位补偿。
商品特性
- 电能数据线性度：在1000:1动态范围内，读数的±0.1%
- 片上功能：
- 瞬时电压、电流和功率
- IRMS和VRMS、视在功率、无功功率和有功（实际）功率
- 有功基波和谐波功率
- 无功基波、功率因数和线频率
- 电能-脉冲转换
- 系统校准和相位补偿
- 温度传感器
- 符合IEC、ANSI、JIS的精度规格。
- 低功耗
- 电流输入针对检测电阻进行了优化。
- 单电源的接地参考信号
- 片上2.5 V参考电压（典型值25 ppm/℃）
- 电源监控器
- 简单的三线数字串行接口
- 来自串行EPROM的“自动启动”模式
- 电源配置：VA+ = +5 V；AGND = 0 V；VD+ = +3.3 V至+5 V
