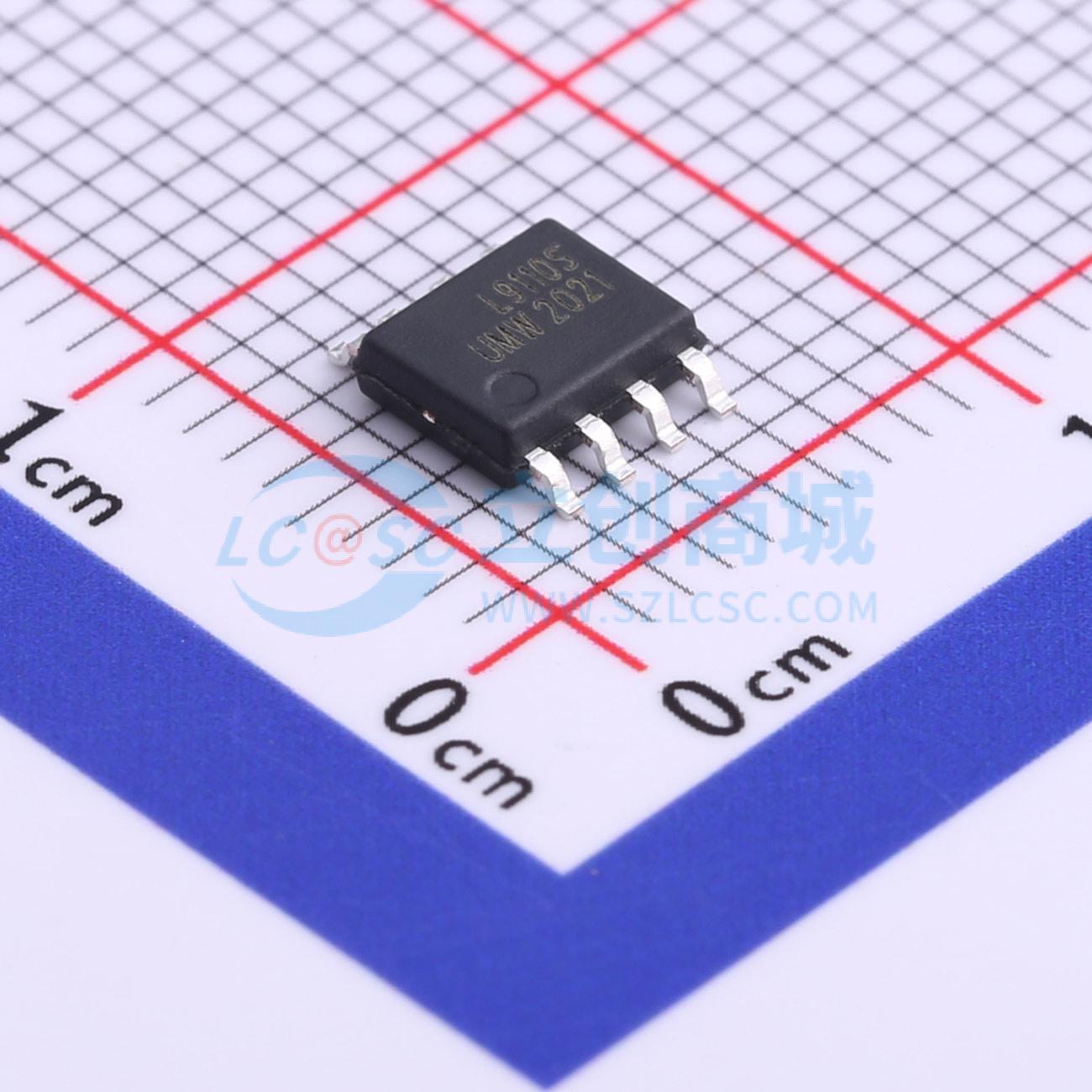

温馨提醒：图片仅供参考，商品以实物为准
L9110S
低功耗
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 电源电压2.2~6.5V VCC=5V最大工作电流200mA
- 品牌名称
- UMW(友台半导体)
- 商品型号
- L9110S
- 商品编号
- C725793
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.18克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 步进电机驱动芯片 | |
| 控制电压 | 2.2V~6.5V | |
| 电机驱动电压(Vm) | - | |
| 输出电流 | 200mA | |
| H桥数量 | - | |
| 驱动类型 | 双极驱动 |
| 属性 | 参数值 | |
|---|---|---|
| 步长细分 | - | |
| 接口类型 | - | |
| 集成开关 | 是 | |
| 导通电阻 | - | |
| 工作温度 | -30℃~+85℃ | |
| 功能特性 | - |
商品概述
UMW L9110S是一款双通道推挽功率放大器ASIC，专为控制驱动电机而设计。它将分立电路集成到单个IC中，减少了外围设备数量，降低了成本，并提高了整机的可靠性。UMW L9110S芯片有两个输入控制端，可控制两个输出端直接驱动电机的正反转。该芯片广泛应用于玩具汽车的电机驱动、脉冲电磁阀驱动、步进电机驱动、开关功率管等电路。
商品特性
- 电源范围为2.2~6.5V
- 低静态工作电流
- 较低的饱和压降
- VCC = 5V时，最大工作电流200mA
- TTL/CMOS输出电平兼容，可直接与CPU I/O连接
- 外部设备少
- 封装：DIP8、SOP8
应用领域
- 脉冲电磁阀驱动
- 玩具汽车电机驱动
- 步进电机驱动
- 驱动开关功率晶体管
