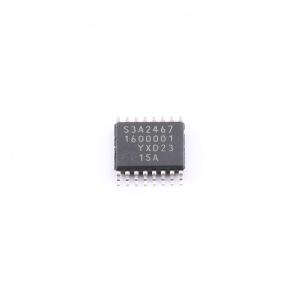

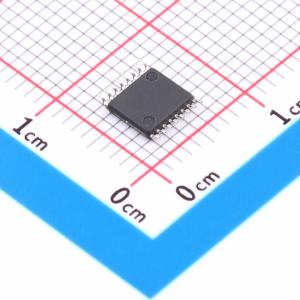

XS3A2467PWJ

XS3A2467是一款双路低阻双刀双掷模拟开关，适用于作为模拟或数字多路复用器/解复用器。它由四个开关组成，每个开关有两个独立的输入/输出端（nY0和nY1）和一个公共输入/输出端（nZ）。两个数字输入端（1S和2S）用于选择开关位置。1S用于选择切换到1Z和2Z的独立输入/输出端，2S用于选择切换到3Z和4Z的独立输入/输出端。数字输入端的施密特触发器特性使电路能够耐受较慢的输入上升和下降时间。低阈值数字输入端允许该器件在3.3 V应用中由1.8 V逻辑电平驱动，而不会显著增加电源电流lCC。这使得XS3A2467能够使用1.8 V数字控制器切换4.3 V信号，无需进行逻辑电平转换。XS3A2467允许幅度高达VCC的信号从nZ传输到nY0或nY1，或者从nY0或nY1传输到nZ。其低导通电阻（0.5 Ω）和平坦度（0.13 Ω）确保传输信号的衰减和失真最小。

• 宽电源电压范围：1.4 V至4.3 V
• 极低的导通电阻（峰值）：
  • VCC = 1.4 V时为1.6 Ω（典型值）
  • VCC = 1.65 V时为1.0 Ω（典型值）
  • VCC = 2.3 V时为0.55 Ω（典型值）
  • VCC = 2.7 V时为0.5 Ω（典型值）
  • VCC = 4.3 V时为0.5 Ω（典型值）
• 先断后通切换
• 高抗噪性
• ESD保护：
  • HBM ANSI/ESDA/JEDEC JS - 001超过4000 V
  • CDM ANSI/ESDA/JEDEC JS - 002超过1000 V
  • 开关端口的IEC61000 - 4 - 2接触放电超过8000 V
• CMOS低功耗
• 闩锁性能：根据JESD78 Class II Level A标准超过100 mA
• VCC = 3.6 V时采用1.8 V控制逻辑
• 控制输入可接受高于电源电压的电压
• 即使输入电压低于VCC，电源电流也极低
• 高电流处理能力（3.3 V电源下连续电流为350 mA）
• 工作温度范围：-40 ℃至+85 ℃和-40 ℃至+125 ℃

• 家用电器
• 通信系统
• 医疗设备
• 模拟传感器监测
• 音频路由/切换
• 测试与测量
