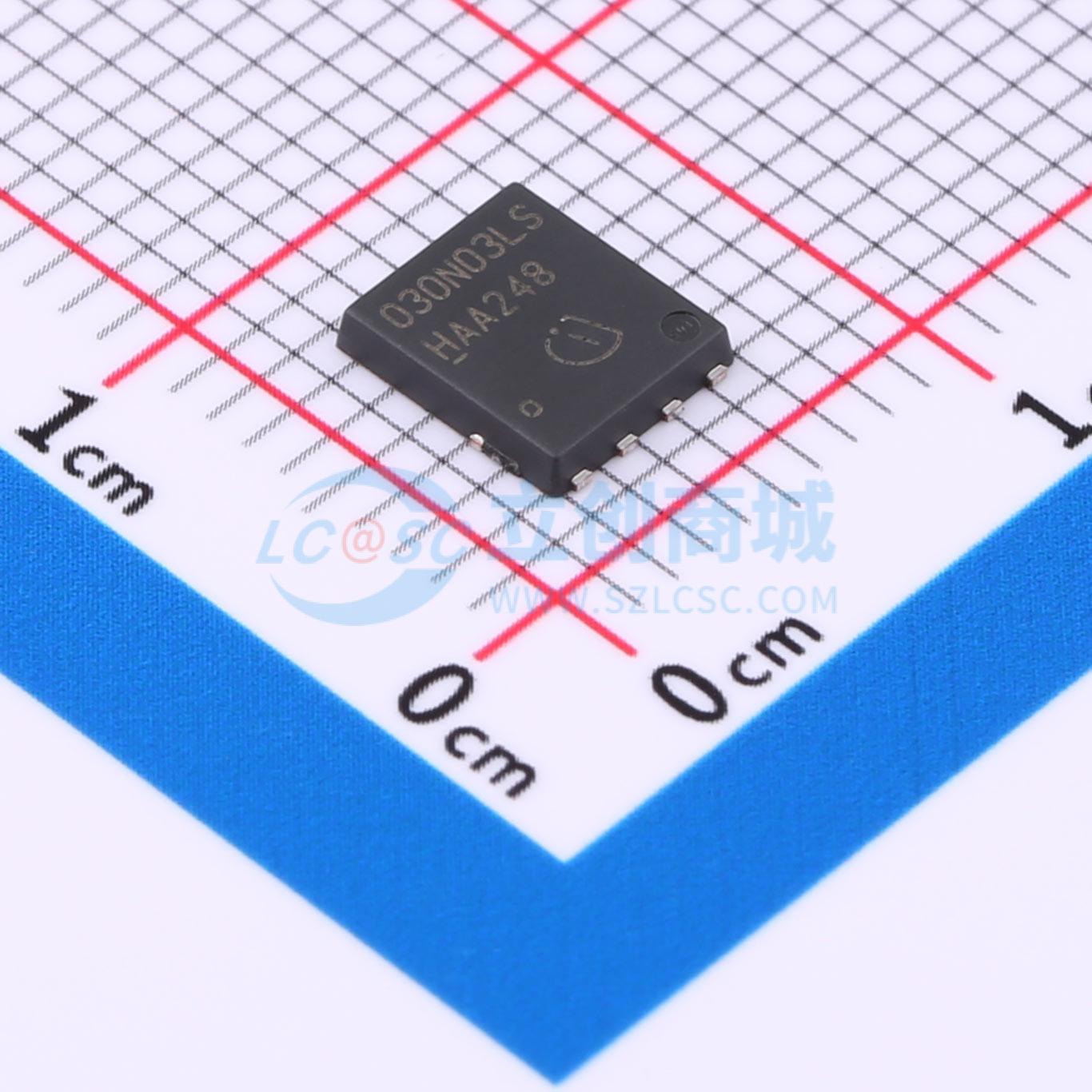

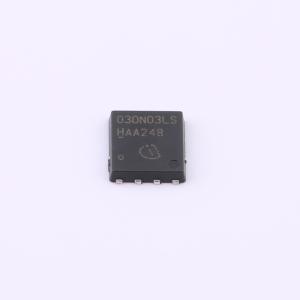

温馨提醒：图片仅供参考，商品以实物为准
BSC030N03LSGATMA1
1个N沟道 耐压:30V 电流:98A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：用于开关电源的快速开关MOSFET。 针对直流-直流转换器优化的技术。 根据JEDEC标准针对目标应用进行了合格认证。 N沟道；逻辑电平。 出色的栅极电荷×导通电阻积（品质因数）。 极低的导通电阻RDS(on)。 卓越的热阻。 雪崩额定。 无铅电镀；符合RoHS标准。 根据IEC61249-2-21标准无卤
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- BSC030N03LSGATMA1
- 商品编号
- C6753338
- 商品封装
- TDSON-8
- 包装方式
- 编带
- 商品毛重
- 0.375克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 98A | |
| 导通电阻(RDS(on)) | 3mΩ@10V,30A | |
| 耗散功率(Pd) | 2.5W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2.2V | |
| 栅极电荷量(Qg) | 55nC@15V | |
| 输入电容(Ciss) | 4.3nF@15V | |
| 反向传输电容(Crss) | 66pF@15V | |
| 工作温度 | -55℃~+150℃ |
商品概述
功率MOS是一款高速、高压N沟道开关模式功率MOSFET。采用专有平面条纹设计，具有出色的可靠性和可制造性。凭借低输入电容和超低Crss“米勒”电容，实现了低开关损耗。多晶硅栅极结构固有的栅极电阻和电容有助于控制开关过程中的转换速率，从而实现低电磁干扰（EMI）和可靠的并联，即使在非常高的频率下进行开关操作也是如此。高雪崩能量能力提高了反激、升压、正激和其他电路的可靠性。
商品特性
- 快速开关，低电磁干扰/射频干扰（EMI/RFI）
- 低导通电阻RDS(on)
- 超低Crss，提高抗噪能力
- 低栅极电荷
- 有雪崩能量额定值
- 符合RoHS标准
应用领域
- 功率因数校正（PFC）及其他升压转换器
- 降压转换器
- 双开关正激（不对称桥）
- 单开关正激
- 反激式
- 逆变器
