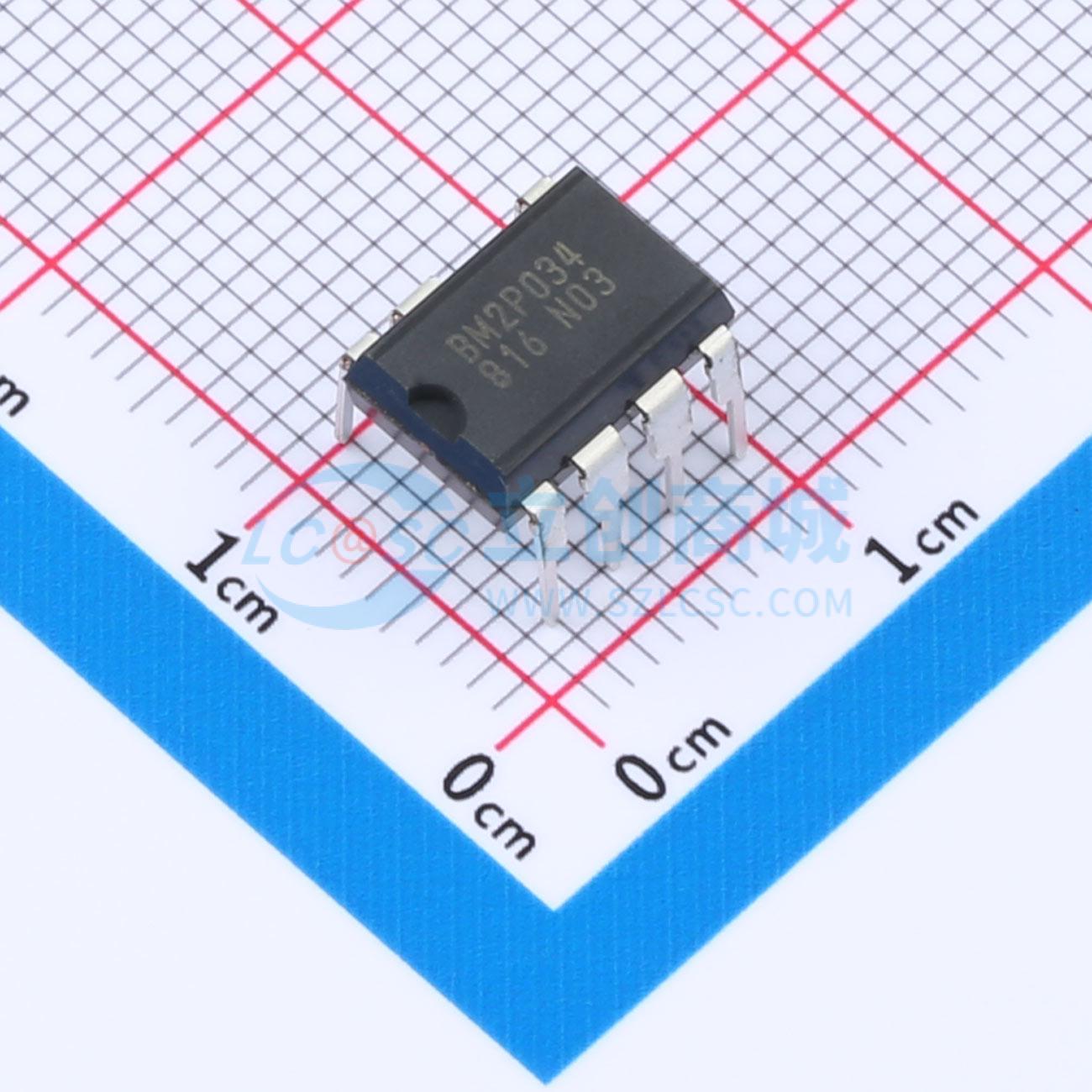

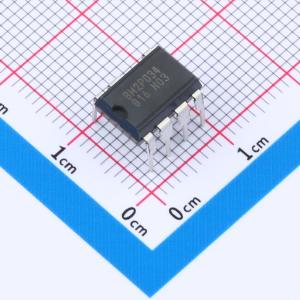

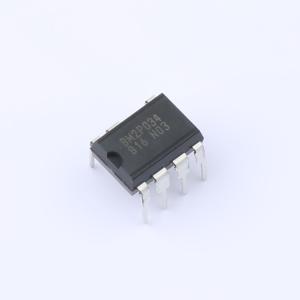

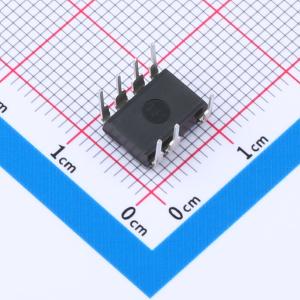

BM2P034

PWM型DC/DC转换器IC

描述: 用于交直流转换的脉宽调制（PWM）型直流-直流转换器（BM2Pxx4 系列）为所有配备电源插座的产品提供了理想的系统解决方案。该集成电路（IC）同时支持隔离式和非隔离式设备，可简化各类低功率电气转换器的设计。
品牌名称: ROHM(罗姆)
商品型号: BM2P034
商品编号: C6752712
商品封装: DIP-7
包装方式: 管装
商品毛重: 0.892克(g)

商品参数

商品概述

用于AC/DC的PWM型DC/DC转换器（BM2Pxx4系列）为所有包含电源插座的产品提供了最佳系统。该IC支持隔离和非隔离设备，可简化各类低功率电气转换器的设计。该IC内置耐受650V的高压启动电路，有助于降低功耗。通过使用电流检测电阻作为外部器件，可实现更高的设计自由度。由于采用电流模式控制，每个周期都会限制电流，并且在带宽和瞬态响应方面表现出色。开关频率为65kHz。在轻载时，开关频率降低，可实现高效率。芯片还具备跳频功能。由于该IC集成了开关MOSFET，因此设计简单。

商品特性

PWM频率：65kHz
PWM电流模式方法
轻载时突发模式工作
频率降低功能
内置650V启动电路
内置650V开关MOSFET
VCC引脚欠压保护
VCC引脚过压保护
SOURCE引脚开路保护
SOURCE引脚短路保护
SOURCE引脚前沿消隐功能
逐周期过流保护电路
软启动
次级过流保护电路

应用领域

交流适配器和家用电器（吸尘器、加湿器、空气净化器、空调、IH电饭煲、电饭锅等）

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(50个/管，最小起订量 1 个)

个

起订量：1 个50个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	-
	工作电压	8.9V~26V
	输出电压	-
	输出电流	-
	开关频率	65kHz
	工作温度	-40℃~+105℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	反激式
	静态电流(Iq)	775uA
	开关管(内置/外置)	内置
	输出类型	-
