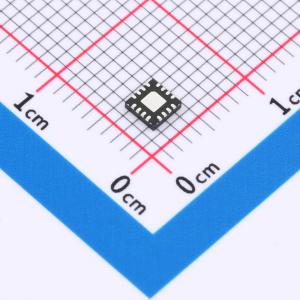

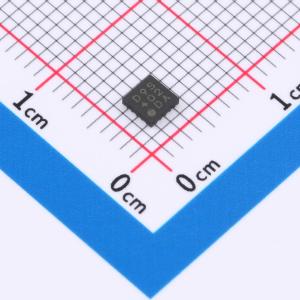

温馨提醒：图片仅供参考，商品以实物为准
BD9S402MUF-CE2
2.7 V至5.5 V输入，4 A单路同步降压DC/DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- BD9S402MUF-C是一款同步降压DC/DC转换器,具有内置低导通电阻的MOSFET,最大输出电流为4 A,开关频率为2.2MHz。适用于汽车设备和其他电子设备。
- 品牌名称
- ROHM(罗姆)
- 商品型号
- BD9S402MUF-CE2
- 商品编号
- C6752103
- 商品封装
- VQFN16FV3030
- 包装方式
- 编带
- 商品毛重
- 0.05克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.7V~5.5V | |
| 输出电压 | 600mV~4.125V | |
| 输出电流 | 4A | |
| 开关频率 | 2.2MHz | |
| 工作温度 | -40℃~+125℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 2.7mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
BD9S402MUF-C是一款内置低导通电阻功率MOSFET的同步降压DC/DC转换器，可提供高达4 A的电流。由于开关频率高达2.2 MHz，因此可使用小型电感器。采用电流模式控制，具有快速瞬态响应性能。内置相位补偿电路，只需少量外部元件即可构建应用电路。
商品特性
- QuiCur™ 纳米脉冲控制™
- 符合纳米级AEC-Q100标准
- 支持功能安全的汽车级产品
- 单路同步降压DC/DC转换器
- 可调节软启动功能
- 输出放电功能
- 电源正常输出
- 欠压锁定保护 (UVLO)
- 短路保护 (SCP)
- 输出过压保护 (OVP)
- 过流保护 (OCP)
- 热关断保护 (TSD)
- 可焊侧翼QFN封装
- 1级
应用领域
- 汽车设备
- 其他电子设备
