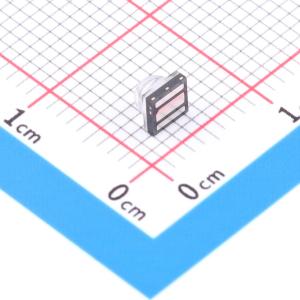

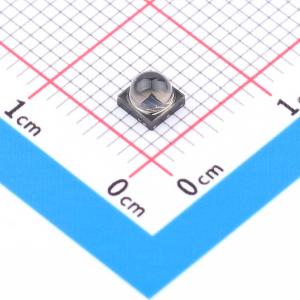

VSMA1094250
高功率红外发射二极管，940nm，表面发射技术
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款红外940nm发光二极管，采用双堆叠发射芯片，具有高辐射功率。42mil芯片尺寸允许1.5A直流工作，并支持高达5.0A的脉冲电流。
- 品牌名称
- VISHAY(威世)
- 商品型号
- VSMA1094250
- 商品编号
- C6750554
- 商品封装
- SMD-3P
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 红外发射管 | |
| 正向压降(Vf) | 3.05V | |
| 波长 | 950nm |
| 属性 | 参数值 | |
|---|---|---|
| 辐射强度 | 1300mW/sr@IF=1.5A | |
| 工作温度 | -40℃~+125℃ |
商品概述
VSMA1094250是SurfLightTM产品组合的一部分，是一款940nm红外发光二极管。它采用双堆叠发射芯片，可实现最高辐射功率。42密耳的芯片尺寸允许1.5A直流工作，并支持高达5.0A的脉冲电流。
商品特性
- 封装类型：表面贴装
- 封装形式：带透镜的高功率贴片
- 尺寸（长x宽x高，单位：mm）：3.4×3.4×2.9
- 质心波长：λ质心 = 940nm
- 半强度角：Φ = ±28°
- 设计用于高驱动电流：高达1.5A（直流）和高达5A（脉冲）
- 低热阻：6K < PthJSP < 9K
- ESD：高达5kV（根据ANSI / ESDA / JEDEC JS - 001）
- 车间寿命：168小时，MSL 3级（根据J - STD - 020E）
- 无铅回流焊接
- 材料分类：有关合规定义，请参阅www.vishay.com/doc?99912
- 符合RoHS标准
- 无卤
- 环保（5 - 2008）
应用领域
- 驾驶员和乘客监测
- 眼动追踪
- 安全与安防、闭路电视
