- 引脚图
- 焊盘图
温馨提醒：图片仅供参考，商品以实物为准

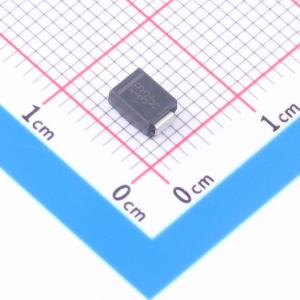

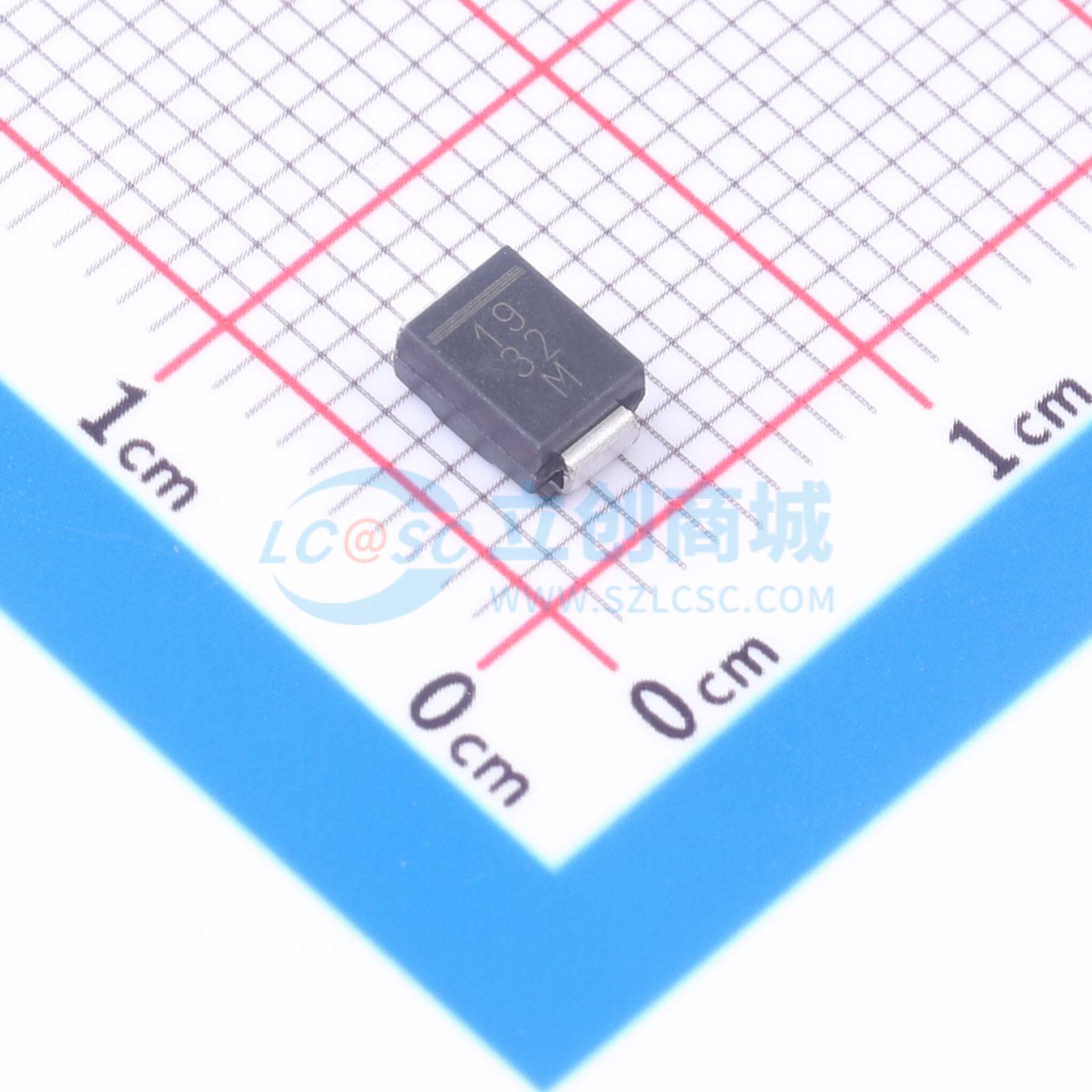

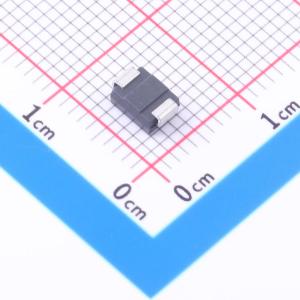

VS-MBRS190-M3/5BT
电压:90V 电流:1A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- VISHAY(威世)
- 商品型号
- VS-MBRS190-M3/5BT
- 商品编号
- C6750154
- 商品封装
- DO-214AA(SMB)
- 包装方式
- 编带
- 商品毛重
- 0.196克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 1个独立式 | |
| 正向压降(Vf) | 780mV@1A | |
| 直流反向耐压(Vr) | 90V |
| 属性 | 参数值 | |
|---|---|---|
| 整流电流 | 1A | |
| 反向电流(Ir) | 500uA@90V | |
| 工作结温范围 | -55℃~+175℃ | |
| 非重复峰值浪涌电流 (Ifsm) | 870A |
商品概述
VS-MBRS190-M3、VS-MBRS1100-M3 表面贴装肖特基整流器专为需要低正向压降和在 PCB 板上占用极小空间的应用而设计。典型应用包括磁盘驱动器、开关电源、转换器、续流二极管、电池充电和反接电池保护。
商品特性
- 占用空间小，可表面贴装
- 正向压降低
- 高频操作
- 保护环增强了坚固性和长期可靠性
- 符合 J-STD-020 的 MSL 1 级，LF 最大峰值温度为 260°C
- 材料分类：有关合规性定义，请参阅 www.vishay.com/doc?99912，符合 RoHS 标准，无卤
应用领域
磁盘驱动器、开关电源、转换器、续流二极管、电池充电、反接电池保护
