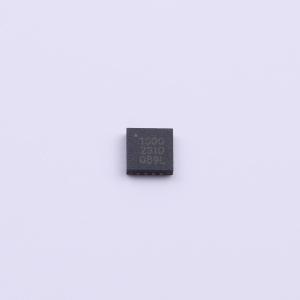

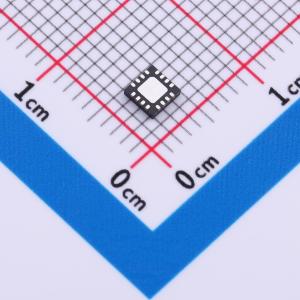

温馨提醒：图片仅供参考，商品以实物为准

ARG81300SESWTR

单通道LNB供电和控制电压调节器

描述: ARG81300 是一个单通道低噪声块调节器,包含一个升压转换器和一个低压差线性调节器。它专为通过同轴电缆为卫星电视接收系统的LNB提供电源和接口信号而设计。该器件需要很少的外部组件,内置升压开关和补偿电路。704kHz 的开关频率和用户可控的输出电流限制减少了被动滤波组件的尺寸。通过I2C兼容接口提供控制和状态诊断功能。
品牌名称: ALLEGRO(美国埃戈罗)
商品型号: ARG81300SESWTR
商品编号: C6746821
商品封装: QFN-16(3x3)
包装方式: 编带
商品毛重: 0.45克(g)

商品参数

商品概述

ARG81300是一款单通道低噪声块稳压器（LNBR）。ARG81300由一个单片升压转换器和一个低压差线性稳压器组成。它专为通过卫星电视接收系统中的同轴电缆为低噪声块（LNB）下变频器提供电源和接口信号而设计。 ARG81300所需的外部组件极少，其升压开关和补偿电路集成在器件内部。704 kHz的开关频率和用户可控的输出电流限制将无源滤波组件的尺寸降至最小。 I²C兼容接口为复杂的系统需求提供控制功能，同时为系统故障报告提供诊断功能。设有睡眠引脚，可在不使用I²C控制的情况下，实现最大程度的节能，并在需要时快速关闭器件。 ARG81300采用3×3 mm小型QFN封装，带有用于散热的裸露焊盘。它无铅（Pb），引脚框架采用100%雾锡电镀。

商品特性

集成升压MOSFET、电流感应和补偿功能
使用薄型陶瓷升压电容时性能稳定
704 kHz开关频率，可使用小型低成本组件
睡眠引脚，支持超低功耗模式
可调节LNB输出电流限制（250至950 mA），并带有关断定时器
满足广泛的应用需求
最小化组件尺寸以适应各种应用
适用于启动、重新配置和连续输出
升压峰值电流限制随LNB电流限制而变化
可选临时增加电流限制（+25%）
与DiSEqC1.x控制兼容
双线I²C兼容接口，用于控制和状态监测
可编程LNB输出电压电平（精度2%）
启用/禁用输出
灵活的22 kHz音调生成方法
SINK_DIS位，用于控制推挽输出灌电流阈值
诊断功能：PNG
全面的保护功能：欠压锁定（UVLO）、过流保护（OCP）、热关断（TSD）
电缆断开检测

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(12000个/圆盘，最小起订量 1 个)

个

起订量：1 个12000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	-
	输出电压	-
	输出电流	-
	开关频率	704kHz
	工作温度	-20℃~+85℃

	属性	参数值
	同步整流	-
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	-
	开关管(内置/外置)	-
	输出类型	-
