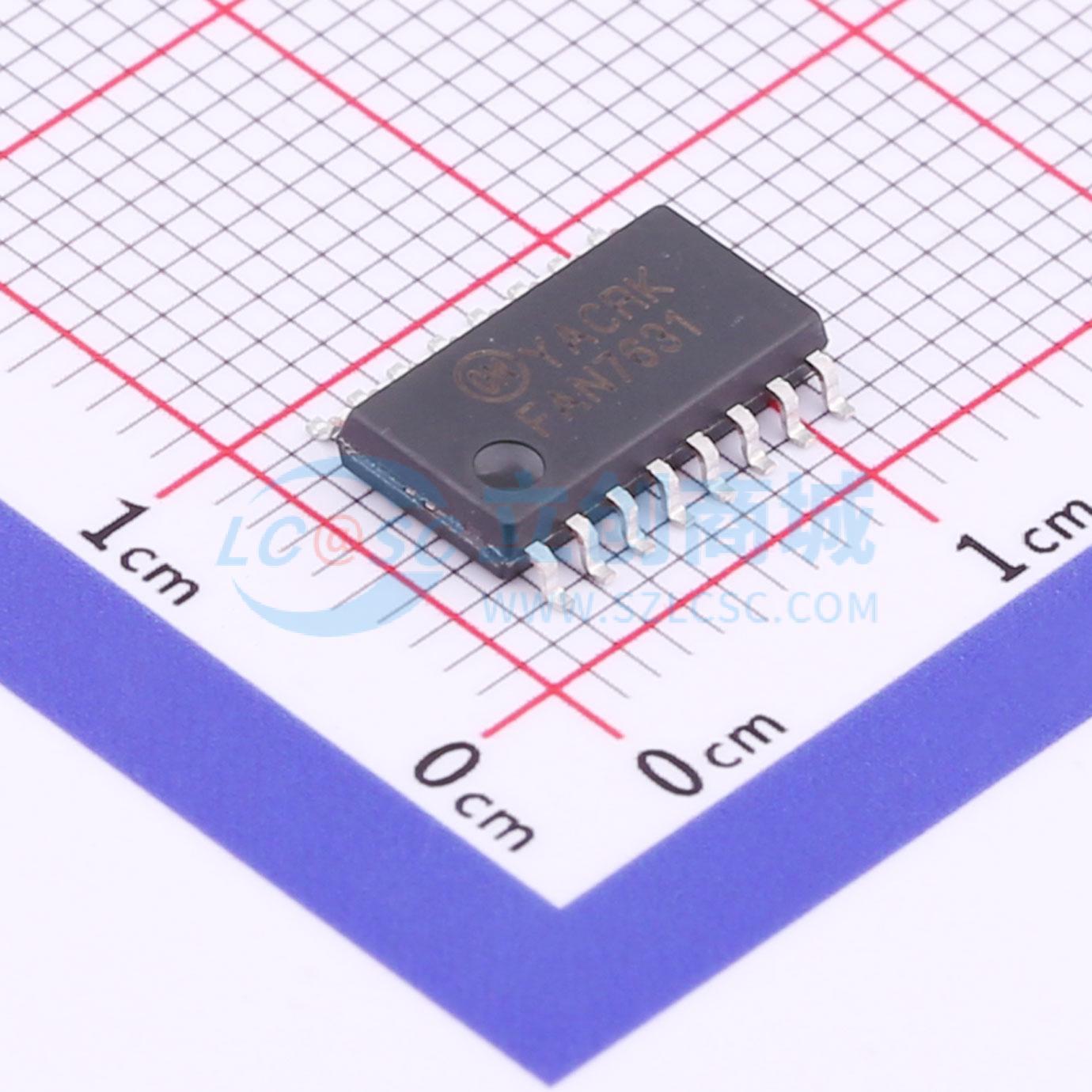

温馨提醒：图片仅供参考，商品以实物为准
FAN7631SJX
停产 11.1V~21V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- FAN7631 是一款脉冲频率调制控制器，用于高能效半桥谐振转换器，包括高压侧门极驱动电路、准确电流控制的振荡器以及各种保护功能。FAN7631 功能包括可变停滞时间、可达 600kHz 的高运行频率、LUVLO 等保护功能，以及通过便于用户使用的 LS 引脚进行的可选择锁存或 A/R 保护。 零电压开关 (ZVS) 技术降低了开关损耗，大幅提高了能效。ZVS 还会明显降低开关噪声，因此可使用较小的电磁干扰 (EMI) 滤波器。 FAN7631 提供了构建可靠坚固的谐振转换器所需的一切功能，简化了设计，提高了生产力和性能。FAN7631 可应用于谐振转换器拓扑结构，如串联谐振、并联谐振和 LLC 谐振转换器。
- 品牌名称
- onsemi(安森美)
- 商品型号
- FAN7631SJX
- 商品编号
- C724809
- 商品封装
- SOP-16-208mil
- 包装方式
- 编带
- 商品毛重
- 0.435克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 11.1V~21V | |
| 开关频率 | 10kHz~600kHz | |
| 输出电流 | - | |
| 耗散功率(Pd) | 1.24W | |
| 最大占空比 | 50% |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | - | |
| 拓扑结构 | 半桥式 | |
| 功能特性 | 过压保护(OVP)；Brown-in/Brown-out检测；轻载高效模式；欠压锁定；可调软启动；过热保护(OTP)；欠压保护(UVP)；过流保护(OCP) | |
| 工作温度 | -40℃~+130℃ | |
| 工作模式 | PFM 调制 | |
| 输出电压 | - | |
| 反馈方式 | 副边反馈 |
商品概述
FAN7631是一款用于高效半桥谐振转换器的脉冲频率调制控制器，集成了高端栅极驱动电路、精确的电流控制振荡器和多种保护功能。FAN7631的特性包括可变死区时间、高达600kHz的工作频率、如LUVLO等保护功能，以及为方便用户使用LS引脚选择锁存或自动恢复（A/R）保护。 零电压开关（ZVS）技术可降低开关损耗，显著提高效率。ZVS还能明显降低开关噪声，从而允许使用小型电磁干扰（EMI）滤波器。 FAN7631具备构建可靠且坚固的谐振转换器所需的一切功能，简化了设计，提高了生产效率和性能。FAN7631可应用于串联谐振、并联谐振和LLC谐振转换器等谐振转换器拓扑。
商品特性
- 适用于半桥谐振转换器拓扑的50%占空比可变频率控制
- 采用零电压开关（ZVS）实现高效率
- 高达600kHz的工作频率
- 内置高端栅极驱动器
- 高栅极驱动电流：+500mA / -1000mA
- 通过电阻实现可编程死区时间
- 轻载条件下具有用于频率限制（可编程）的脉冲跳跃和突发模式操作
- 使用FI或LS引脚实现带锁存或自动恢复（A/R）功能的简单远程开/关控制
- 保护功能：过压保护（OVP）、过载保护（OLP）、过流保护（OCP）、异常过流保护（AOCP）、内部热关断（TSD）和高精度线路欠压锁定（LUVLO）
- 启动期间的电平变化OCP功能
应用领域
- PDP和LCD电视
- 台式电脑和服务器
- 视频游戏机
- 适配器
- 电信电源
