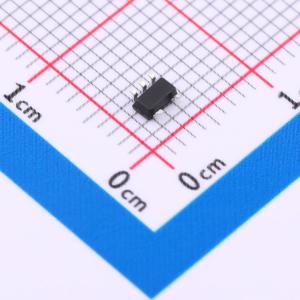

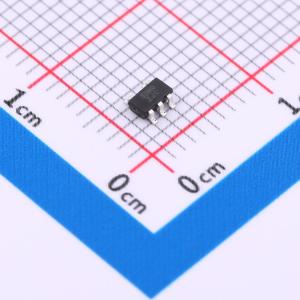

温馨提醒：图片仅供参考，商品以实物为准

AP7315DQ-28W5-7

符合汽车应用标准、带使能端、150mA 高电源抑制比、低噪声 LDO

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款低压差稳压器，具有高输出电压精度、低RDS(ON)、高PSRR、低输出噪声和低静态电流。基于CMOS工艺。有固定输出电压变体，带有使能输入以开启和关闭。有带输出放电（AP7315DQ）和不带输出放电功能（AP7315Q）两种类型。凭借其低功耗以及线路和负载瞬态响应，非常适合对噪声敏感的汽车应用。符合AEC-Q100 1级标准，采用SOT25封装，符合汽车要求，支持PPAP。
品牌名称: DIODES(美台)
商品型号: AP7315DQ-28W5-7
商品编号: C6741256
商品封装: SOT-25
包装方式: 编带
商品毛重: 0.028克(g)

商品参数

商品概述

AP7315Q是一款低压差稳压器，具有高输出电压精度、低导通电阻RDS(ON)、高电源抑制比(PSRR)、低输出噪声和低静态电流等特性。该稳压器基于CMOS工艺。 AP7315Q有固定输出电压的型号，具备使能输入引脚，可控制其开启和关闭。它有带输出放电功能（AP7315DQ）和不带输出放电功能（AP7315Q）两种类型。凭借其低功耗以及出色的线路和负载瞬态响应，AP7315Q非常适合对噪声敏感的汽车应用。 AP7315Q符合AEC - Q100 1级标准，采用SOT25封装，符合汽车应用要求，支持生产件批准程序(PPAP)。

商品特性

宽输入电压范围：1.7V至5.25V
工作温度范围：-40°C至+125°C
保证输出电流为150mA
输出电压精度：±1%
1kHz时纹波抑制比为75dB
低输出噪声，10Hz至100kHz范围内为60μVrms
静态电流低至35μA
固定输出电压范围：1.1V至3.3V
湿度敏感度：符合J - STD - 020标准的1级
引脚：表面处理 - 雾锡电镀引脚，符合MIL - STD - 202方法208 @3)的可焊性要求
重量：约0.016克
完全无铅，完全符合RoHS标准
无卤素和锑，环保器件
AP7315Q适用于需要特定变更控制的汽车应用；该产品符合AEC - Q100标准，具备PPAP能力，且在通过IATF 16949认证的工厂生产。

应用领域

信息娱乐系统电源
汽车射频电源
摄像头
高级驾驶辅助系统(ADAS)中的汽车负载点电源
汽车无线通信

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	5.25V
	输出电压	2.8V
	输出电流	150mA
	电源纹波抑制比(PSRR)	75dB@(1kHz)
	压差	290mV@(150mA)

	属性	参数值
	静态电流(Iq)	60uA
	噪声	60uVrms
	特性	过流保护；短路保护；带使能
	工作温度	-40℃~+125℃@(Ta)
	输出极性	正极
	输出通道数	1
