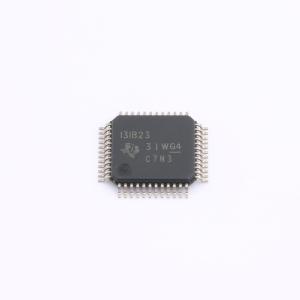

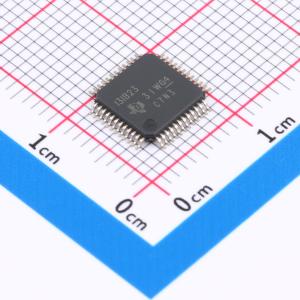

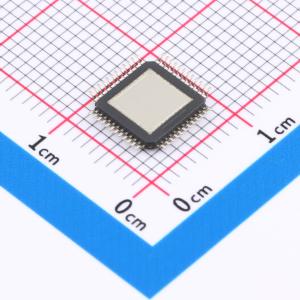

ADS131B23PHPR
高电压电池组监控器ADS131B23，带有SPI和3个ADC通道用于电压、电流和温度检测
- 描述
- 集成两个同时采样的24位ADC(ADC1A,ADC1B)，用于电流分流测量。一个16位ADC(ADC2A)用于电压和温度测量。
- 品牌名称
- TI(德州仪器)
- 商品型号
- ADS131B23PHPR
- 商品编号
- C6738876
- 商品封装
- HTQFP-48(7x7)
- 包装方式
- 编带
- 商品毛重
- 0.22克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 24位 | |
| 采样率 | - | |
| 通道数 | 8 | |
| 工作电压 | 2.9V~3.6V；4V~16V | |
| 接口类型 | SPI | |
| 差分输入 | 是 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃ | |
| 时钟/振荡器 | 内置；外置 | |
| 时钟频率(fc) | 8.192MHz；7.8MHz~8.4MHz | |
| 基准电压源 | 内置 | |
| 基准电压源温漂 | 15ppm/℃ | |
| 可变增益 | 支持 | |
| 数据速率 | 64kHz |
商品概述
ADS131B23是一款用于工业电池管理系统（BMS）的完全集成式高压电池组监测器。 ADS131B23集成了两个同时采样的高精度24位ADC通道（ADC1A、ADC1B），可使用外部分流电阻以高分辨率和高精度对电池电流进行冗余测量。两个独立的数字比较器可与两个ADC并行实现快速过流检测。 另一个复用的16位ADC（ADC2A）可用于测量分流器温度和系统中的其他电压，如电池组电压，采用外部高压电阻分压器。分流器温度使用外部温度传感器（如热敏电阻或模拟输出温度传感器）进行测量。ADC2A配备了通道序列器，可自动遍历配置的多路复用器输入，以减少SPI通信。 该器件集成了许多监测和诊断功能，以缓解和检测随机硬件故障，有助于开发功能安全的BMS。 输入范围高达16 V的内部线性稳压器支持使用非稳压DC/DC转换器为器件供电。 ADS131B23采用48引脚HTQFP封装，适用于-40°C至+105°C的汽车温度范围。
商品特性
- 两个同时采样的24位ADC（ADC1A、ADC1B），用于电流分流测量
- 可编程满量程范围：±39 mV至±312.5 mV，支持广泛的分流电阻值和电流测量范围
- 失调误差：±1.5 μV（最大值），增益漂移：20 ppm/°C（最大值）
- 可编程数据速率：500 SPS至64 kSPS
- 每个ADC配备数字过流比较器，具有可编程阈值，可实现快速过流检测
- 一个复用的16位ADC（ADC2A），用于电压和温度测量：
- 8个模拟输入
- 可编程满量程范围：±312.5 mV至±1.25 V
- 通道序列器
- 监测和诊断功能，可缓解和检测随机硬件故障
- 电源电压范围：2.9 V至16 V
- SPI兼容接口
- 9个具备PWM功能的GPIO
应用领域
- 电池储能系统（ESS）：
- 电流分流测量
- 使用外部电阻分压器进行电压测量
- 使用热敏电阻或模拟输出温度传感器进行温度测量
